Снимаем коробку ваз 2109

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

ОБЩИЕ СВЕДЕНИЯ
Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

23. Отверните две гайки крепления задней опоры силового агрегата к кузову.

24. Отверните гайку и выньте болт левой опоры силового агрегата.

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Читать еще:  Расположение патрубков системы охлаждения ваз 2114

Снятие, установка КПП ВАЗ 2108

Снятие и установка коробки передач, замена сцепления ВАЗ 2108.

Рекомендация: снимайте коробку передач с помощником.

Порядок выполнения

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

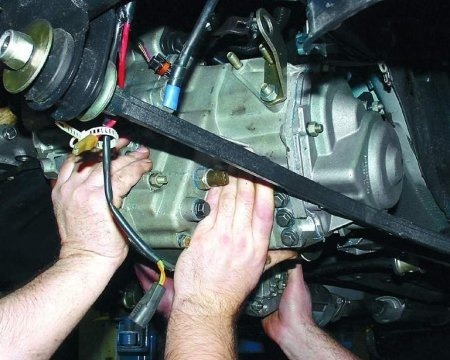

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

Сдвиньте коробку передач ВАЗ 2108 максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач.

Результат: работы по снятию и установки КПП ВАЗ 2108 выполнены

Читать еще:  Стоимость трансмиссионного масла за 1 литр

Установка КПП ВАЗ 2110 в ВАЗ 2108

Задача: установка КПП на ВАЗ 2108 от ВАЗ 2110 Так как у у КПП ВАЗ 2108 и КПП десятки разная система подачи масла,

Как снять коробку на ВАЗ 2109 самостоятельно инструкции фото и видео

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

  1. Полностью отключаете аккумуляторную батарею и снимаете ее.
  2. Под левую сторону устанавливается домкрат.
  3. Ослабляете болты, которыми закреплены колеса.
  4. Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
  5. Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
  6. Установите под картером коробки передач емкость не менее 5 л.
  7. Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Признаки неисправности КПП ВАЗ 2109

  • шум в коробке передач;
  • затруднённое переключение передач;
  • самопроизвольное выключение передачи;
  • «треск» в момент включения передачи;
  • повышенный шум при выключении сцепления.

Эти признаки могут свидетельствовать о серьезной поломке КПП, которая повлечет замену.

Следует помнить, что коробка передач ВАЗ 2109 (она же ВАЗ 2108 и всего остального семейства) весит прилично от 32,7 до 33 кг. Железяка увесистая. И если ещё учесть, что снимать коробку надо с уровня выше головы, то свои силы стоит рассчитать, особенно если вы работаете один. Нужно заранее подготовить место для коробки так, чтобы не пришлось подымать КПП со дна смотровой ямы.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

  1. Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
  2. Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
  3. Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
  4. Уведите в сторону тормозной шланг.
  5. После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
  6. Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Как снять коробку передач Ваз 09?

Под горку зажужжала коробка ,скатился с горки включил первую жужжит , заднюю жужжит. Притянули домой…Розобр…

Читать еще:  Стук тормозов при торможении

Снятие и установка КПП, Как быстро поменять КПП ВАЗ 2109

наша группа вк наша группа в одноклассниках .

Затем необходимо произвести следующие манипуляции:

  1. Снимите стартер, предварительно отключив от него два провода.
  2. Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
  3. Ослабьте крепление тросика сцепления и снимите его.
  4. Выкрутите трос привода спидометра.
  5. Установите под коробку передач опору, можно использовать обычный домкрат.
  6. Отсоедините от кулисы рычаг.
  7. Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
  8. Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Замена КПП ВАЗ 2109

Для замены коробки ВАЗ 2109 понадобятся:

  • ключи на 8, 10, 13, 15 мм;
  • динамометрический ключ, торцовая головка на 13мм;
  • домкрат;
  • ёмкость для слива масла;
  • место для ремонта (смотровая яма или эстакада);
  • отвёртка плоская.

Фиксация полуосевой шестерни производится технологической заглушкой, применяемой при транспортировке дифференциала, или с использованием старого внутреннего ШРУСа. Иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач.

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки правильными моментами, с учетом следующего:

  • перед соединением валов приводов колес с полуосевыми шестернями, убедитесь в том, что стопорные кольца на внутренних шарнирах заменены новыми. Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;
  • перед установкой коробки передач нанесите тонкий слой трансмиссионного масла на шлицевой конец первичного вала и смазку ШРУС-4 на наружную поверхность направляющей втулки муфты подшипника выключения сцепления . Затем отцентрируйте ведомый диск сцепления оправкой А.70081.

После установки коробки передач отрегулируйте полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

  • действуя снизу автомобиля, при ослабленном стяжном болте хомута тяги установите шток в нейтральное положение;
  • приподнятом декоративном чехле установите рычаг переключения передач так, чтобы его нижняя часть расположилась перпендикулярно полу кузова, а рукоятка находилась от правого сидения на расстоянии, равном 1/3 расстояния между сидениями. В этом положении затяните гайку стяжного хомута. Затем залейте в коробку передач рекомендуемое масло .

При соединении привода переключения с коробкой передач следите, чтобы не произошло перекрутки или деформации гофров защитного чехла. Установка рычага переключения передач в требуемое положение.

Какую коробку передач ставить на ВАЗ 2109?

Оригинальный номер 21150-1700012-10, средняя цена 19890 руб.

Заезжаем на яму и ставим на ручник. Отсоединяем «минус» от АКБ и от тягового реле стартера.
