Схема стробоскопа на светодиодах для установки зажигания

Делаем карманный стробоскоп

Схема стробоскоп для авто своими руками

Одним из важнейших условии исправной работе! автомобильного бензинового двигателя является правильная установка угла опере­жения зажигания. В двигателях автомобилей ВАЗ установка угла опережения зажигания произво­дится по четырем меткам, – одной на шкиве коленвала, и трем на корпусе блока. Обычно, для регули­ровки зажигания пользуются довольно громоздким прибором. -стробоскопом. По питанию стробо­скоп подключают к аккумулятору автомобиля, а третий провод. – к свечному проводу первого цилинд­ра. При работающем двигателе лампа стробоскопа вспыхивает каждый раз. как только импульс высокого напряжения поступает на свечу первого цилиндра. Свет пампы направляют на метки. В результате синхронною вспыхивания лампы мы видим четыре метки, – три на блоке и одну на шкиве, которая нам кажется неподвижной По взаимному расположению этих моток опре­деляют правильность установки зажигания (метка на шкиве должна быть напротив сред­ней метки на блоке, если это не так, нужно поправить поворотом корпуса трамблера).

Стандартный стробоскоп довольно громозд­кий, тяжелый и хрупкий прибор, в основном, бпагодаря имеющейся в нем газоразрядной пампе и импульсному трансформатору. Но, используя современную элементную базу, можно сделать стробоскоп немногим больше шариковой ручки.

На рисунке 1 показана схема стробоскопа, в котором вместо газоразрядной пампы рабо­тает свсодиодная автомобильная лампочка на 12V (сейчас такие светодиоды-пампы ста­ло модно устанавливать в подфарники вместо памп накаливания).

Подключается прибор к системам автомоби­ля тремя проводами с зажимами «Крокодил» Два – к аккумулятору, а третий к проводу 1-го цилиндра. Третий «Крокодил» (подключае­мый к свечному проводу) немного переде­лан. – его «зубы» загнуты внутрь, чтобы не портить свечной провод, и он скорее напоми­нает металлическую прищепку.

Как только импульс высокого напряжения поступает на свечу 1-го цилиндра, через емкость между жилой свечного провода и корпусом «Крокодила-прищепки» всплеск напряжения поступает на вывод 2 элемента 01.1 (стабилитрон VD1 защищает вход эле-мента от перенапряжения) Одновибратор на элементах 01.1-D1.2 сформирует импульс, длительность которого около 1 mS. Этот импульс через буферный каскад на элемен­тах 01.3 и 01.4 поступает на базу транзисто­ра V11, входящего в состав импульсного ключа VT1-VT2. Ключ открывается и вспыхи­вает светодиодная лампочка HL2-

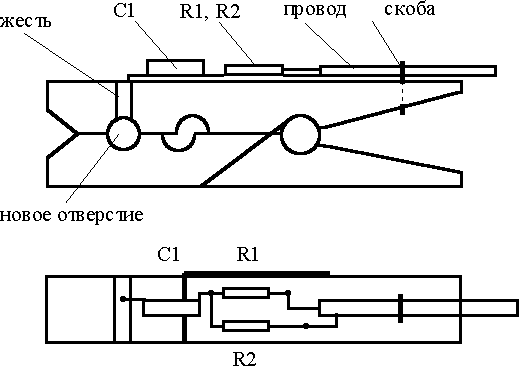

Теперь о деталях схемы С1. R1 и R2 рас­паяны непосредственно в ручке «Крокоди­ла», подключаемого на свечной провод.

Соединительный кабепь. – мягкий экраниро­ванный, длиной не более ЬО см. Для подклю­чению к аккумулятору. – обычные провода, как для «переноски», любой длины (в разум­ных пределах). Диод V02 служит для заши­ты схемы от случайной переполюсовки пита­ния. Светодиод HL1 – индикатор правильного подключения к аккумулятору.

Основой для прибора послужил цилиндри­ческий китайский карманный фонарик. Все его «внутренности» (выключатель лампочка, батарейки) удалены, оставлен пустой корпус и конический отражатель. Основание отра­жателя немного расширено так, чтобы в него можно было установить светодиодную авто­мобильную лампочку. В корпусе размешена печатная плата (рис. 2) на которой смонти­ровано большинство деталей. В корпусе просверлены отверстия под соединительные провода и светодиод HL1.

Подстроечный резистор R4 служит для установки длительности вспышки HL2 такой,

при которой метка на вращаюшемся шкиве работающего двигателя видна неподвижной и не размазанной, но видимость, при этом остается достаточной.

Если прибор не реагирует на импульсы в свечном проводе, к которому подключен «Крокодил-прищепка», ипи реагировать начи­нает только при сильном сжатии «Крокоди­ла», нужно увеличить сопротивление R2.

Вместо светодиодной лампочки можно использовать обычный сверхяркий свето­диод, включив его через резистор сопротив­лением около 10 От. Но пользоваться стро­боскопом будет не так удобно, потому что из-за меньшей яркости света нужно будет его располагать ближе к меткам на двигателе.

Стробоскоп на лазерной указке для установки начального момента зажигания топлива

Стробоскоп на лазерной указке для установки начального момента зажигания топлива

Автолюбители знают, какое значение имеет правильная установка начального момента зажигания топлива в карбюраторных двигателях для хорошей езды. Предлагаемым прибором можно не только устанавливать начальный момент зажигания на оборотах холостого хода, но и найти неработающую свечу, проверить работу катушки зажигания, проконтролировать работу центробежного и вакуумного регулятора угла опережения момента зажигания до 3000 оборотов в минуту. Большая частота просто опасна для двигателя, работающего без нагрузки. Схема стробоскопа приведена на рисунке 1.

Импульсы с высоковольтного провода через дифференцирующую цепочку C1,R2 и резистор R1 запускают ждущий одновибратор на элементах DD1.1, DD1.2. Импульсы одновибратора, длительностью около 1,5 миллисекунды, проходят через ключевой каскад на транзисторах VT1, VT2 и включают светодиод лазерной указки. Лазерная указка используется с расширяющей в линию насадкой. Это может быть насадка с изображением человека, динозавра, рыбы или птицы – главное, чтобы изображение напоминало линию. При солнечной погоде, но в тени, можно использовать указку и без насадки, направляя луч только на подвижную метку. Без насадки яркость лазерного луча увеличивается. Неподвижная метка на корпусе двигателя при солнечном освещении хорошо видна.

Читать еще:  Установка радиатора на ниву 2121

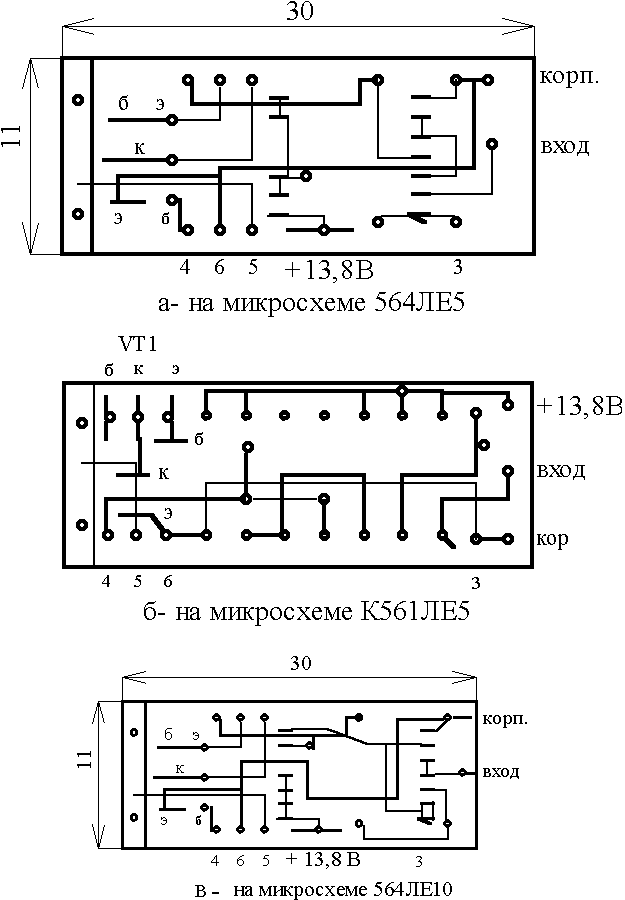

Печатная плата стробоскопа дана на рисунке 2 для варианта с применением микросхемы с планарными выводами – а и микросхемы с выводами в корпусе DIP-14 – б. Цифры под платой обозначают места установки резисторов с номером, соответствующим схеме на рисунке1. Тонкими линиями обозначены проводники со стороны установки микросхемы. С этой же стороны в отверстия (Э-К-Б) устанавливается транзистор VT1. Транзистор VT2 и конденсатор C2 устанавливаются со стороны печатных проводников. Резистор R3, для варианта с микросхемой с планарными выводами, так же можно поставить с этой стороны печатной платы. Печатная плата разработана так, чтобы она поместилась в батарейный отсек лазерной указки. Входная цепь (C1, R1, R2) размещена на торце деревянной бельевой прищепки (рис.3б).

Работу платы сначала проверьте на двигателе с любым светодиодом, подключив его в соответствующей полярности вместо лазера. Указку можно разобрать двумя способами – выдавливанием со стороны батарейного отсека или вытаскиванием со стороны насадки. Выкручивается насадка, и под нее устанавливается подходящее кольцо толщиной 1-2 мм так, чтобы кольцо упиралось в корпус. Затем вкручивается насадка, постепенно выпрессовывая корпус с лазером. Если надо, операция повторяется с кольцом большей толщины. Можно обойтись без колец, подкладывая под насадку отвертку, но тогда повреждаются края алюминиевого корпуса указки. Вторым способом под крышку батарейного отсека подкладывается гайка М5, М4 или любой другой круглый плотный предмет. Постепенно, закручивая крышку, выдавливаем корпус с лазером. Здесь надо следить за тем, чтобы не повредить кнопку включения лазера. Когда освободится кнопка, ее надо вытащить из корпуса. Этим способом разборки указки нужно пользоваться ОСТОРОЖНО, не прилагая больших усилий, так как можно повредить лазер. В разобранной указке выпаивается кнопочный выключатель (рис.4).

Плата укорачивается бокорезами так, чтобы осталась одна полоска печатного проводника, которая использовалась выключателем. Здесь надо работать аккуратно, чтобы не повредить резистор поверхностного монтажа на 68-82 Ом. Если вы его все-таки повредили – не беда. Увеличьте номинал резистора R5 до 270 Ом, а проводники, где стоял резистор поверхностного монтажа, закоротите. Транзистор VT2 и конденсатор C2 устанавливаются со стороны печатных проводников. Конденсатор С1 лучше взять типа КТ – трубчатый, так как они рассчитаны для работы с большим напряжением. Под микросхему 564ЛЕ5 и транзистор КТ815 подложите изолирующие прокладки из бумаги или целлофана. Собранную плату проверьте, вставив ее в цилиндр корпуса указки. Внутрь корпуса, где будет стоять плата, вставьте целлофан, если нет штатного. После проверки платы на свободное прохождение в корпус указки, можно спаять указку и плату в монолит медным проводом, пропущенным через отверстия установки кнопочного выключателя. Можно соединить плату и указку проводом МГТФ-0,07. Обязательно припаяйте провод плюса питания на печатный проводник возле лазера, идущий на корпус, место пайки показано на рисунке 4. Вставьте плату и запрессуйте указку в корпус.

Провода питания необходимой длины снабдите зажимами типа «крокодил» с маркировками или разъемом, входящим в разъем штатной переносной лампы-подсветки. Если подключение к разъему лампы-подсветки не однозначно, то в разрыв плюсового провода надо поставить любой диод плюсом к разъему для защиты от переполюсовки. Провод, идущий на зажим к высоковольтному проводу, должен быть экранированным. Для безопасности работы с включенным двигателем, зажим к высоковольтному проводу сделан из деревянной прищепки (рис.3). Из пачки деревянных прищепок ни одной не нашлось с совпадающими отверстиями, поэтому лучше просверлить новое отверстие Ф6 мм ближе к краю губок. Отверстие легко просверлить, если прищепку зажать в тисках. Одна из губок прищепки оборачивается жестью, шириной не более 3 мм или несколькими витками луженого провода. С наружной стороны прищепки концы жести спаиваются вместе. Сюда же припаивается конденсатор С1. Экранированный провод крепится на прищепке медной скобой. Высоковольтные провода на автомобиле могут иметь трещины, которые визуально не обнаруживаются. Если токосъемник-прищепка будет установлена на провод с трещиной, то произойдет пробой и стробоскоп сгорит. Поэтому необходимо токосъемник обвернуть несколькими витками изоленты или залить герметиком.

Читать еще:  Штатная камера заднего вида лада веста

Проверьте стробоскоп на работоспособность (сначала со светодиодом!) и загерметизируйте корпус со стороны платы и проводов, а также делитель на прищепке силиконовым герметиком. Чтобы насадка лазера не забилась грязью в «бардачке» автомобиля, подберите на нее крышку от медицинских пузырьков.

Работать со стробоскопом просто. Перед работой протрите белую краску на метках корпуса и шкива коленвала. Если метки не окрашены, то покрасьте их белой краской – это пригодится в будущем. Включите хорошо прогретый двигатель на холостых оборотах (600-800). Подключите зажимы напряжения питания. Зажмите прищепкой высоковольтный провод первой свечи и направьте лазер на неподвижную метку, расположенную на корпусе. Затем найдите лучом лазера подвижную метку на шкиве маховика. Если установка момента зажигания на вашем автомобиле нарушена, то подвижная метка может находиться далеко от неподвижной метки. Вращением корпуса распределителя зажигания добейтесь совпадения подвижной (на шкиве коленвала) и неподвижной меток. Зафиксируйте распределитель в этом положении. Далее можно кратковременно увеличить обороты и наблюдать расхождение меток. При увеличении оборотов зажигание должно быть более раннее, для проверки которого существуют две другие неподвижные метки, расположенные через 5 градусов опережения зажигания. На 3000 оборотов в минуту угол опережения зажигания для автомобилей ВАЗ должен быть в пределах 15-17 градусов. Не увеличивайте обороты более 3000! Это опасно для двигателя и лазерной указки! Для проверки работы свечей зажигания поочередно зажимайте прищепкой высоковольтные провода. Если свеча пробивает на корпус или происходит пропуск зажигания, то вспышки лазера будут меньшей частоты. ВНИМАНИЕ! Не направляйте луч лазера в глаза! Не забудьте, что корпус стробоскопа находится под напряжением плюс 13,8 вольт (или другое напряжение, выдаваемое регулятором), поэтому нельзя класть его на корпус автомобиля с включенным лазером, если корпус стробоскопа не изолирован.

Литература: Беляцкий П. Светодиодный автомобильный стробоскоп. – Радио, 2000, 9, с. 43.

Стробоскоп для установки зажигания: как пользоваться схемой

Со стробоскопом выставлять зажигание на карбюраторном моторе всегда намного удобнее, чем «на слух». Но ценники на подобную аппаратуру порой «кусаются», что толкает многих автомобилистов к альтернативным вариантам решения подобного вопроса, например путем изготовления стробоскопа своими руками.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Во сколько обойдется самодельный стробоскоп для регулировки зажигания

Исходя из вышеуказанных недостатков магазинного стробоскопа, выглядит уместным вывод о целесообразности изготовления подобного оборудования в домашних условиях. Тем более, что гораздо удобнее и дешевле его оснастить доступными светодиодами, которые стоят сущие копейки. Для таких целей, в качестве донора, вполне подойдет дешевая лазерная указка, карманный фонарик и т.д.

Точно так же не возникнет проблем с остальными комплектующими, а также инструментами. Общий бюджет затеи не должен составить больше 100-150 рублей.

Видеоурок по настройке зажигания стробоскопом

Как сделать стробоскоп своими руками

Вариантов исполнения «домашнего» стробоскопа может быть множество. Тем не менее, в целом все подобные проекты конструктивно схожи. Рассмотрим принцип сборки сего гаджета на следующем примере.

Необходимые детали:

  • транзистор КТ315 (найти его можно в любой радиоаппаратуре былой эпохи, может иметь различные буквенные индексы);
  • тиристор КУ112А (легко отыскать в импульсном блоке питания древних телевизоров);
  • малогабаритные резисторы мощностью 0,125 Вт;
  • дешевый (китайский) фонарик на диодах (количество диодов может быть разным, но лучше — от 6 до 10 штук);
  • конденсатор C1 под напряжение от 16 Вольт;
  • диод V2 — любой низкочастотный, например КД105 или Д9;
  • малогабаритное реле (индекс BS-115-12A-DC12V или RWH-SH-112D, на 12 Ампер, катушка — 12 Вольт); впрочем, использовать можно и отечественные реле, например типа РЭС-10, с напряжением катушки 12 Вольт;
  • провода питания необходимой длины (около 0,5-0,6 м) и зажимы типа «крокодил» для подключения стробоскопа к аккумуляторной батарее;
  • экранированный провод до 0,5 м, кусок медного провода около 10 см.
Читать еще:  Ремонт суппортов м 412 своими руками

Как все подключить, схема стробоскопа

Схема подключения стробоскопа

Все основные детали прибора удобно разместить прямо в корпусе карманного фонарика или обычной фотоаппаратной вспышки. При этом через заднее отверстие фонарика (фотовспышки) проходят провода питания, на концах они имеют припаянные клеммы-крокодилы разных цветов или с маркировкой (чтобы не перепутать «плюс» и «минус»). В боковой стенке корпуса сверлится отверстие (если оно отсутствует) для прокладки через него экранированного провода к контакту X1. Оплетка данного кабеля на конце подлежит изоляции, к основной жиле необходимо припаять кусок медной проволоки длиной около 0,1 м — это датчик стробоскопа.

Работа стробоскопа для установки зажигания из фотовспышки или фонарика

Согласно схеме, после подключения проводов питания к АКБ конденсатор C1 начинает быстро заряжаться через резистор R3. По достижению определенной степени заряда напряжение через резистор R4 и светодиоды начинает поступать на базу открывающегося транзистора. В этот момент должно сработать реле Р1. Замыкаясь, контакт реле готовит цепь, которую составляют тиристор, контакт реле Р1, светодиоды и конденсатор С1. Через делители R1 и R2 на управляющий электрод тиристора поступает импульс от контакта X1.

Имеет место открытие тиристора, в следствие чего происходит быстрый разряд конденсатора через светодиоды. Наблюдается яркая вспышка фонарика.

Посредством резистора R4 и тиристора база транзистора подключается к общему проводу, отчего происходит закрытие транзистора и отключение реле. В то же время период свечения светодиодов увеличивается на несколько миллисекунд благодаря тому, что контакт размыкается не сразу — из-за незначительной инертности и остаточной намагниченности якоря реле. После того, как контакт все же размыкается, тиристор обесточивается. Электрическая схема возвращается в исходное состояние, пока не пройдет новый импульс. Путем изменения емкости используемого конденсатора можно изменять время свечения светодиодов: больше емкость — дольше и ярче светятся, но более заметен шлейф от метки на маховике.

Как пользоваться таким стробоскопом

При помощи изготовленного в гаражных условиях стробоскопа можно легко и с большой точностью:

  • выставить зажигание на карбюраторном моторе;
  • проверить свечу или катушку зажигания;
  • проконтролировать работу центробежного и вакуумного регулятора угла опережения зажигания.

Самодельный стробоскоп дешевле и надежнее

Чтобы момент зажигания был выставлен правильно, необходимо исходить из того, что обычно смесь воспламеняют за пару градусов до момента прихода поршня в верхнюю точку такта. Данный угол и называется «углом опережения зажигания». С ростом оборотов коленвала УОЗ должен также расти по заданной кривой. В результате угол опережения выставляется на холостых оборотах и потом контролируется во всех диапазонах работы двигателя до 5000 об/мин.

При подключении стробоскопа нужно намотать его датчик (медный провод) прямо на оболочку высоковольтного провода первого цилиндра ДВС. Трех-четырех витков хватит. При этом фиксировать провод таким образом необходимо как можно ближе к свече — с целью минимизации влияния на работу стробоскопа соседних проводов. Для питания прибора его провода с «крокодилами» цепляются на выводы аккумуляторной батареи. Также придется для лучшей видимости метку маховика дополнительно обозначить белой точкой — краской или, например, канцелярским штрихом.

Установка УОЗ:

  1. Запустите мотор и прогрейте его до рабочей температуры, оставив работать на холостых оборотах в пределах 600-800 об/мин.
  2. Подключите провода питания стробоскопа.
  3. Намотайте медный провод-датчик на бронепровод первого цилиндра.
  4. Направьте фонарик, вспышку, лазер и т.п. на неподвижную метку (находится на корпусе ГРМ).
  5. Затем отыщите так же подвижную точку на шкиве маховика.
  6. При нарушении момента подвижная и статическая метки будут находиться относительно далеко друг от друга.
  7. Путем вращения корпуса распределителя зажигания добейтесь совпадения меток и зафиксируйте трамблер в таком положении.
  8. Далее нужно кратковременно поднять обороты, в результате чего метки снова разойдутся. Но это нормально. В таком режиме зажигание устанавливается более раннее. Для проверки этого показателя предусмотрена пара неподвижных меток — через 5 градусов опережения зажигания.
  9. Для 3 тыс. об/мин УОЗ в случае двигателей ВАЗ — 15-17 градусов.
  10. С целью проверки исправности свечи зажигания поочередно наматывайте медный провод на высоковольтные провода и смотрите, нет ли пропуска импульсов. Меньшая частота вспышек светодиодов укажет на пропуск зажигания, «пробивание» свечи на корпус.
Ссылка на основную публикацию
