Схема подключения центрального замка старлайн а91

всем привет. подскажите кто знает. устанавливаю своими силами старлайн а91 на матреху. как правильно подключить сигу к родному центральнму замку машины?

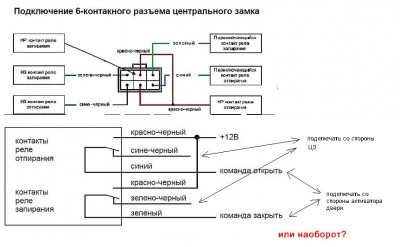

два провода центрального замка (красный и желтый) идущие на водительский активатор разрываются и в этот разрыв соединяются провода от сигнализации. вопрос провода от сигналки какие в какую сторону разрыва надо соединять?


Описание:

Размер файла:

56,09 KB

Просмотрено:

1307 раз(а)

Вернуться к началу

ugona.net

Вернуться к началу

Чибис

у меня стояла APS 1500 (вместо которой сейчас ставлю старлайна), так вот там было подключено так:
нормально разомкнутые оба на “+”(это точно запомнил), а нормально замкнутые и переключающиеся контакты подсоединены в разрыв красного и желтого провода идущих от центрального замка к активатору, так вот тут не помню какие в сторону активатора а какие к ЦЗ.
и двери закрывались и с кнопки сигналки и от водительской двери. хочу сохранить такой функционал.

и еще есть пара вопросов
обязательно ли нужно ставить диоды на концевике ручника, при подключении к плафону салона и кнопке открытия багажника как это указано на схемах в руководстве по установке?

и если иммобилайзер не активен и мне не нужен вежливый свет, то надо снять фишку с иммо и замкнуть на ней контакты К-линии?
больше же никаких функций иммобилайзер не выполняет?

Вернуться к началу

Dsoftgroup

Чибис
в сторону активатора общие, НЗ контакты в сторону блока ЦЗ,

по диодам – я не понимаю зачем они на ручник, на открытие багажника просто реле поставить нужно, а вот концевики дверей или развязывать диодами, или выкинуть иммо, и напрямую к плафону салонного света
_________________
все что не делается – к лучшему
не воспринимайте ВСЁ что пишу всерьез, бывает крышу сносит..

Автосигнализация StarLine A91 Dialog – популярный инструмент для защиты авто

Автосигнализация отечественного производства StarLine A91 Dialog – это надежное охранное устройство, которое имеет запрограммированную функцию автозапуска, индивидуальный ключ шифрования и диалоговый тип авторизации. Эта сигнализация пользуется большой популярностью у автолюбителей в нашей стране, а благодаря своей универсальности она может быть установлена на различные модели современных автомобилей.

1 Преимущества автосигнализации от компании Старлайн

Компания StarLine – отечественный производитель охранных систем и оборудования. Продукты компании пользуются спросом благодаря своей надежности и практичности. Несколько лет назад специалисты компании разработали поистине инновационную технологию защиты автомобиля и результатом этой работы стала принципиально новая система сигнализации под названием StarLine A91 Dialog. Система в круглосуточном режиме оповещает владельца о несанкционированном проникновении в салон автомобиля, различных повреждениях, угоне и других неприятных ситуациях.

Система Старлайн A91 Dialog обладает широким диапазоном возможностей, в том числе функцией удобного кодированного управления, автозапуском и новейшей технологией защиты от проникновения с использованием “плавающих частот”.

Многие владельцы автомобилей отмечают практичность и точность работы системы и рекомендуют ее другим. Понятная инструкция по установке и эксплуатации, надежная и бесперебойная работа, инновационные технологии – все это позволяет поставить данный вид сигнализации в один ряд с ведущими системами от европейских производителей. Среди особенностей системы сигнализации под маркой StarLine A91 Dialog можно выделить:

система обратной связи (передача данных владельцу посредством брелка);
диалоговая система (исключение возможности взлома с помощью современных кодграбберов);
интеллектуальный пуск двигателя (возможность дистанционной настройки двигателя и температуры);
высокая степень энергоэффективности;
расширенный диапазон рабочих температур;
возможность управления посредством смартфона;
функция контроля и подключения системы GPS.

Несмотря на большое количество преимуществ, эта охранная система имеет определенные недостатки, которые проявляются в основном после неправильной установки. Среди основных недостатков автолюбители и специалисты выделяют:

невозможность автозапуска, если автомобиль ставился на сигнализацию при выключенном двигателе;
случаются сбои в работе основного брелка (автозапуск с третьего раза, проблема с экраном и др.);
радиус действия не всегда соответствует заявленному производителем;
слабая батарейка аккумулятора;
небольшая официальная гарантия.

В стандартный комплект сигнализации модели A91 Dialog входят: основной блок управления сигнализацией, 2 брелка с системой ЖКИ и без таковой + чехол к ним, кнопка управления капотом, датчик удара, датчик температуры, сервисная кнопка, комплект проводов, инструкции по установке и эксплуатации. Подключить сигнализацию можно своими руками.

2 Пошаговая инструкция по установке сигнализации

Для того, чтобы установить сигнализацию на автомобиль, необходимо иметь:

полный комплект оборудования,
контрольный тестер для вычисления цепей подключения,
паяльник, изоленту, канифоль,
дополнительные диоды для концевиков,
активатор водительской двери (если нет штатного).

Для установки необходимо убрать пластиковые накладки (облицовку) с рулевого колеса, на некоторых моделях иностранного производства также необходимо разобрать центральную консоль. Как снять пластик в этих местах расскажет инструкция по эксплуатации автомобиля, для каждой модели есть свои нюансы. Здесь мы рассматриваем пример установки сигнализации на автомобиль ВАЗ 2112. Процесс установки за редким исключением похож на всех моделях вазовского семейства. С иномарками придется повозиться чуть дольше.

Далее необходимо определить место установки блока управления автосигнализации, в данном случае мы устанавливаем его за приборной панелью в район рулевого колеса на кронштейн рулевой колонки. Антенну из комплекта лучше всего закрепить на лобовом стекле, сервисную кнопку (Vallet) в любое удобное место на панели, датчик удара помещается в переднюю стойку, светодиод – в левую стойку на лобовом стекле.

После размещения кнопок и датчиков необходимо приступать к подключению разъема блока управления, в случае с A91 Dialog он имеет 18 контактов:

масса подключается к проводу черного цвета;
зеленый и зелено-черный провода следует подключить в жгут щитка приборов к синему и сине-черному проводу (указатели левого и правого поворотов);
серый провод подключается к выходу управления сиреной (на выход “+”);
серо-оранжевый провод – к концевику капота и проводу датчика температуры двигателя;
бело-оранжевый провод – к концевику багажника;
контакт розового цвета – к минусу на модуле обхода иммобилайзера;
серо-черный – к коричнево-черному проводу жгута щитка приборов (сигнал на генератор при автозапуске);
фиолетовый провод – к синему контакту в жгуте щитка.

Все провода необходимо уложить в гофру, дополнительно обернуть изолентой и закрепить аккуратно вдоль штатной проводки.

3 Инструкция по активации автоматического запуска А91

Для подключения шести контактов разъема автозапуска необходимо подключить:

красный провод на плюсовой контакт центрального замка (розового цвета),
желтый – на выход поддержки зажигания (синего цвета),
синий и зеленый провода остаются без “пары” подключения,
провод черно-желтого цвета подключается к проводу стартера.

Для активации центрального замка синий провод соединяем с белым проводом центрального замка, зеленый с коричневым. При необходимости устанавливаем активатор водительской двери (если не предусмотрен с завода, хотя провода должны быть в любом случае).

Сам блок центрального замка находится в средней части торпеды. Чтобы до него добраться, необходимо снять боковую обшивку панели со стороны ног водителя или пассажира. Далее инструкция предполагает выполнение подключение концевиков от дверей. В инструкции из комплекта есть подробная схема. После подключения следует убедиться, что все провода изолированы и припаяны как следует, особенно это касается проводов на замке зажигания.

После выполнения подключения следует выполнить программирование функций запуска системы по предложенной производителем схеме. Если дистанционный запуск мотора выполнен правильно, стартер не будет прокручивать, а будет выключаться вовремя. Если этого не происходит, значит, есть ошибки при подключении контактов и следует проверить правильность соединения черно-серого провода. После тестирования несколько раз поставьте и снимите автомобиль с сигнализации (по брелку).

Расположение проводов и даже некоторые цвета могут отличаться на разных моделях, поэтому приведенная схема скорее носит рекомендательный характер и применима только для владельцев автомобилей ВАЗ 2112 и некоторых других моделей. Если вы незнакомы с электрикой, паяльником, принципом работы тестера и не уверены в своих силах – лучше доверить установку сложного устройства, которым является StarLine A91 Dialog, профессиональным диагностам-установщикам.
