Самодельная противоугонка для авто своими руками

Самодельная противоугонная система автомобиля.

Самодельная противоугонная система даже для самых простых и дешёвых автомобилей.

С дорогими и современными импортными автомобилями всё понятно, на большинство из них, противоугонная система и сигнализация устанавливаются прямо на заводе. Ну а что же делать владельцам стареньких иномарок и отечественных машин? Навороченную и дорогую противоугонку на них вряд ли кто захочет установить (а порой и нет финансовой возможности), так как стоить она будет наверное так же как и сама машина. Но ведь и дешёвые машины тоже угоняют, например молодёжь, чтобы прокатиться, испортить и бросить. В этой статье мы рассмотрим несколько вариантов самодельных и простых противоугонных устройств, которые не позволят угнать любую машину даже опытным угонщикам, которые привыкли к современным охранным системам.

Для многих небогатых автовладельцев, их старенькая и недорогая машина, представляет для них намного большую ценность, чем какой нибудь навороченный Ролс-Ройс Фантом для обеспеченного банкира. Но вот прикол в том, что сохранить от угонщиков например старенькие Жигули «копейку», практически намного сложнее, чем современную иномарку. Потому что современные противоугонные системы, рассчитанные на современные автомобили, для старых машин не то чтобы не подходят (установить можно всё), только вот восстановить на старой машине пуск двигателя с современной системой, очень легко за несколько секунд.

Здесь нужен другой подход, ведь защитить от угона нужно автомобиль, который не имеет ни форсунок ни контроллеров. Но зато у любой машины для пуска двигателя имеется электростартер, и один из вариантов предотвращения пуска мотора, будет задействован именно на стартере. Его заводскую электросхему нужно будет немного доработать, а именно: нужно будет разъединить связь от электродвигателя стартера и его втягивающей обмоткой, а их контакты вывести в отдельное укромное место и подключить к ещё одному (дополнительному) реле типа SCB 1 — M — 1240. которое подключают к охранной системе (сигнализации). А контакты К 1.1 подключают к замыкающим контактам этого реле. Это можно наглядно увидеть на схеме .

И при отключенном реле, запуск двигателя с помощью стартера, обычным способом (поворотом ключа) у угонщиков не получится. К тому же матёрые автоугонщики в спешке не тратят время на нахождение нужного разорванного провода, а сразу открывают капот, и лезут с отвёрткой к клеммам стартера, чтобы закоротить их для пуска двигателя. Но при этой доработанной схеме, это не получится, так как даже при поступлении тока к клемме 50, втягивающая обмотка стартера всё равно будет обесточенной. И даже если на удерживающей обмотке стартера будет напряжение, но втягивать она не в состоянии.

И даже если какой то умный угонщик, всё же захочет заставить стартер закрутиться, и соединит для этого чем нибудь контакты тягового реле стартера, то в этом случае стартер всё же начнёт крутиться, но без зацепления венца маховика, потому что шестерня его привода, останется крутиться на месте (вхолостую) и не войдёт в зацепление с зубьями венца.

В итоге, чтобы разобраться с электростартером угонщикам потребуется не малое время, да в большинстве случаев на это никто не пойдёт, так как в этом деле время играет важную роль. Как правило такую машину бросают так и не заведя двигатель, зачем возиться с проблемами, ведь в соседнем дворе стоят машины без этих наворотов. К тому же угонщики, которые ассы в электрике, не занимаются дешёвыми автомобилями, угонять их любит в основном шпана (чтобы покататься, разбить и бросить).

Да и дополнительные провода с низу стартера остаются незамеченными, и если их кто то заметит, то понять для чего они и куда идут, методом тыка не получится, опять же нужно время. Терпенье и нервы как правило сдают, особенно в спешке, и попытки завести двигатель прекращаются.

Ну а что если угонщик не один, а их несколько. Ведь кучка людей может завести машину с толкача. А вот для предотвращения этого, нужно будет доработать и систему зажигания, точнее трамблёр. Если у вас автомобиль с электронным зажиганием, как на более свежих Вазовских машинах (восьмёрки, девятки и т.д), то нужно будет доработать проводку датчика Холла, как показано на схеме слева. Распайку трёх проводов, идущих к датчику Холла, можно изменить аж шестью разными вариантами.

Эффективность работы заводской электросхемы при доработке не изменится. А хотя бы одну из электроцепей после доработки, нужно будет заблокировать из укромного места в салоне. И в итоге, попытка подключения коммутатора в сборе с катушкой зажигания, между аккумуляторной батареей и трамблёром автомобиля, то есть наработанная попытка угонщиков таким способом завести двигатель — не получится.

А для владельцев самых простых автомобилей, с контактной системой зажигания, у которых никогда никаких датчиков не было, можно будет сделать как описано ниже. Хотя всё же нужно будет установить на такие машины электронное зажигание, которое повысит энергию искры (чуть увеличит мощность мотора), облегчит пуск двигателя и позволит понизить расход топлива. Это раньше нужно было мудрить электронную систему самому, а сейчас уже продаётся готовая электроника с датчиком Холла и трамблёром, которая уже делается на заводе именно для таких машин.

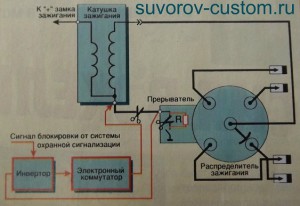

И если вы установите вместо контактной системы электронную, то тогда вам нужно будет доработать проводку датчика Хола, как показано на схеме выше. Если вы всё же оставите штатные контакты прерывателя, тогда делайте как будет описано ниже ( но тогда придётся искать инвертор, и всё равно нужно будет устанавливать коммутатор).

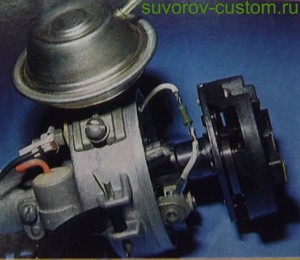

Так вот, на машинах с контактной системой зажигания, вместо заводского провода от штатного прерывателя, нужно будет припаять почти такой же проводок, но с сопротивлением (резистором) внутри, как показано на фото слева (резистор припаивается к подвижному контакту прерывателя). Резистор можно будет замаскировать, надев на него и весь провод пластиковый кембрик, подходящего диаметра.

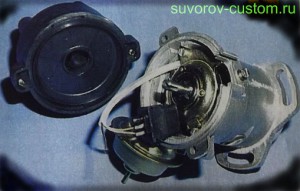

После этого, всё же нужно будет установить электронный коммутатор. Далее нужно будет между коммутатором и трамблёром подключить устройство, которое сдвигает фазу сигнала примерно на 180°, и которое называется инвертор (см схему ниже). И опять же нужно будет заблокировать какую то цепь из укромного места в салоне ( например под торпедой).

Доработанное зажигание будет работать не хуже штатного. И заводской прерыватель, с спрятанным сопротивлением (под кембриком), будет работать с электронным коммутатором. Но вот только доработанная таким образом система зажигания, не будет работать с катушкой и давать искру, если какой то угонщик подключится к ней напрямую.

Всё дело в том, что сопротивление понизит напряжение первичной обмотки катушки в несколько порядков, и при этом искра не сможет возникнуть. Ну а если злоумышленники всё же попытаются подключиться к входу коммутатора (убрав лишние провода), то в таком случае искра наконец то появится к радости угонщиков, только вот двигатель всё равно не заведётся.

А весь прикол в том, что ВАЗовский электронный коммутатор, не приспособлен нормально работать с механикой прерывателя, и всё же начнёт выдавать искровые разряды, но только не по размыканию, а наоборот по замыканию контактов прерывателя. От этого момент вспышек сдвинется на несколько градусов, но толку от того что искра есть — никакого, так как искра появляется не в тот момент когда нужно. Представьте досаду угонщиков — искра появилась, а заколдованный двигатель всё равно не запускается.

Ну и последним ударом по угонщикам, будет установка на вашу машину какой нибудь охранной сигнализации с громкой сиреной. Это позволит ещё больше потерять время на угон, так как вначале нужно будет отключить именно её, а потом уже заняться более серьёзными сюрпризами, которые вы им приготовите (как описано выше).

В итоге, любая, даже самая старенькая «копейка», будет иметь у вас во дворе больше шансов остаться на своём месте, чем какой нибудь навороченный джип, стоящий рядом и оснащённый обыкновенной серийной противоугонкой, которая блокирует зажигание. Хотя многие заботливые хозяева иномарок, тоже применяют блокировку стартера.

Да, чуть не забыл: вдобавок к сохранности машины, водители, применившие приведённые выше самодельные схемы противоугонных систем, забудут о постоянно подгорающих контактах прерывателя и замка зажигания (контакт под № 50), так как ток на этих контактах, в заводском исполнении достигал почти тридцать ампер.

Тем водителям, которые плохо разбираются в электрике и которые не смогут внедрить привёдённые выше несложные схемы, всё же советую обратиться к какому нибудь знакомому электрику, который поможет советом или делом, ведь электросхемы совсем простые.

В заключении я надеюсь, что многие автолюбители, которые не имеют собственного гаража, и которые держат машину во дворе, доработав свой автомобиль как описано выше, наконец то начнут спать спокойно. Ведь самодельная противоугонная система, описанная выше, очень надёжна и в тоже время проста; успехов всем.

Противоугонные устройства своими руками

Простые противоугонные устройства

Рис. 1. Противоугонная система своими руками

Устройство включается на охрану тумблером и начинает проявлять себя только при попытке завести двигатель — начнет работать клаксон автомобиля, но надежнее, если это будет дополнительно установленный ревун. Перед запуском двигателя владелец должен отключить сторожевой сигнализатор скрытно установленным тумблером.

Диод можно использовать любой на прямой ток не менее 50 А и обратное напряжение не менее 20 В.

Такая схема хотя и привлекательна своей простотой, но обладает рядом недостатков: по характеру появления звука несложно понять место подключения и принцип работы сигнализатора, а при неработающем двигателе спокойно его отключить.

На рис. 2 приведена более совершенная схема, использующая ту же самую идею. Дополнительно установленное реле К1 своими контактами самоблокируется и позволяет зафиксировать во включенном состоянии питание ревуна независимо от дальнейших действий угонщика. В таком состоянии схема будет находиться, пока ее не отключат тумблером SA1 или же не разрядится аккумулятор, что, учитывая его большую емкость и относительно небольшое потребление энергии звуковым сигнализатором (0,2. 0,3 А), произойдет нескоро.

Если тумблер SA1 применить с двумя группами переключающих контактов, например типа ТЗ, то свободную группу можно использовать в разрыв цепи замка зажигания, для блокировки запуска двигателя.

Диоды VD2 и VD3 подойдут любые на ток не менее 1 А.

Реле К1 лучше использовать в герметичном исполнении, например типа РЭС48А, паспорт РС4.590.202, или аналогичное, на рабочее напряжение 12 В.

Обеспечить фиксацию срабатывания ревуна можно и без помощи реле, рис. 2. В этом случае используется электронный коммутатор — тиристор VS1. При однократном срабатывании он будет находиться в открытом состоянии, пока не будет разорвана цепь ревуна. В этой схеме нельзя использовать звуковой сигнализатор, имеющийся в автомобиле, из-за того что принцип его работы подобен зуммеру, — колеблющаяся мембрана связана с группой контактов, которые разрывают цепь катушки. Из-за прерывистости тока через катушку гудка тиристор выключается по окончании действия сигнала на управляющем электроде.

Рис. 2. Противоугонное устройство с непрерывной работой ревуна

Рис. 3. Электронный способ фиксации срабатывания сигнализации

Схему можно сделать еще проще, если воспользоваться в качестве датчика работы электрооборудования автомобиля токовым реле К1, рис. 4. Кроме того, данная схема позволяет подключить дополнительные датчики, срабатывающие на замыкание (F1, F2). Их можно установить на капоте и в багажнике. Появление тока в цепи, где включена обмотка К1, приведет к срабатыванию группы контактов К1.1, которые включат тиристор VS1.

Токовое реле несложно изготовить самостоятельно на основе геркона, рис. 5. Геркон потребуется чуть больше, чем наиболее распространенные КЭМ-1 Его можно достать, например, разобрав герконовое реле из серии РПГ-8. На стеклянный баллон наклеивается бумажный каркас и наматываются в два слоя 20 витков проводом марки ПЭВ с диаметром 1,8. 2,5 мм. В зависимости от типа применяемого геркона он будет срабатывать при токе более 1,6. 4,6 А (наиболее чувствительны герконы с одной группой нормально разо

Рис. 4. Использование токового реле в схеме сигнализации

Рис. 5. Конструкция токового реле с использованием геркона

мкнутых контактов). При этом внутреннее сопротивление токового реле очень мало и никакого влияния на работу электрооборудования не оказывает.

Еще один вариант включения охранного сигнализатора показан на рис. 6. Цепь базы транзистора подключается так, чтобы при замыкании контактов замка зажигания конденсатор С1 начинал заряжаться через диод и резистор R1. Транзистор VT1 открывается, и срабатывает тиристор VS1, включая звуковой сигнализатор.

Рис. 6. Вариант включения сигнализации

Такие противоугонные устройства могут использоваться как отдельно, так и в составе многофункциональной сигнализации. Кроме того, благодаря своей простоте они легко устанавливаются на мотоцикл или любое другое транспортное средство, где нет необходимости (или места) для установки более сложной системы охраны. При этом следует поместить все детали устройства в закрытый корпус из диэлектрического материала, чтобы исключить замыкание цепей на корпус и возникновения пожара.

В качестве общего недостатка приведенных схем можно отменить ограниченное число мест, где может быть установлен тумблер выключения охраны. Это увеличивает вероятность его быстрого обнаружени

Что такое секретка на автомобиль от угона: пошаговые инструкции, как сделать и установить своими руками

Использование автомобильной сигнализации позволяет обеспечить безопасность транспортного средства. Но из-за того что многие преступники научились взламывать противоугонные системы, автовладельцы чаще ставят на машины дополнительные рубежи защиты. Одним из таких устройств является секретка на автомобиль от угона.

Как работает секретка на машине?

Владелец охранного средства с механической или автоматической коробкой передач должен нажать специальную кнопку переда запуском ДВС. Если система против угона на авто оборудована магнитом, то к нему надо приложить ключ и ввести пароль. В зависимости от типа установленной тайной противоугонки, может потребоваться дополнительно провернуть ключ. Если угонщику удастся взломать охранный комплекс и сирена не воспроизведет тревожные сигналы, ему понадобится время для поиска и отключения кнопки.

Подробный принцип действия секретной системы рассмотрен на примере простого, но эффективного блокиратора:

1. Владелец машины вводит код после остановки двигателя. Это позволяет заблокировать работу рулевого вала.
2. Если преступник попытается угнать авто и завести ДВС, мотор запустится. Однако он произвольно остановится спустя несколько минут. Такой вариант реализуется разработчиками для того, чтобы угонщик не смог далеко уехать.
3. Если преступник найдет место монтажа секретки, то попытается ввести код. В результате нескольких безуспешных попыток ввода все основные системы транспортного средства будут заблокированы.
4. Возможно, после этого последуют попытки угонять авто путем разблокировки узлов. В этом случае механизмы начнут издавать тревожные сигналы, отпугнув преступника.

Канал Axius-Auto рассказывает о принципе функционирования приспособления на примере модели «Игла» и автомобиля Range Rover.

Разновидность секреток по механизму

Между собой секретные устройства делятся на механические и электронные. Первый вариант — более простой в плане конструктивного исполнения. Второй, благодаря наличию электронной составляющей, обеспечит надежную защиту авто.

Механические

Такой способ защищать машину используется для разных целей:

1. Блокирование колес автомобиля. Противоугонное средство выполняется в виде замочного изделия, оснащенного винтом и гайкой. Суть в том, что устройство обладает уникальным рисунком и ключом, оборудованным специальным отпечатком. Данный элемент применяется для открытия блокировочного изделия.
2. Блокираторы дверных замков либо колес.
3. Устройства, предназначенные для защиты дверей багажного отделения либо капота.
4. Механизмы для блокирования глушителя.

Электронные

Такой тип блокираторов делится на несколько групп:

• секретки на кнопках для блокирования работы силового агрегата;
• датчики движения для определения активности в салоне автомобиля или рядом с машиной;
• электрические шокеры для ударов током преступника при попытке угона авто;
• механизмы, оснащенные паролями, позволяющие отключить секретную кнопку.

Виды секреток по принципу действия

Охранное средство для авто имеет разный тип срабатывания и функционирования:

1. Последовательность ввода кода, пароль указывается клавишей.
2. Осуществление включения и отключения блокировочного узла с применением кода, который вводится цифрами.
3. Деактивация и активация секретки паролями, указываемыми посредством последовательного нажатия штатных тумблеров. Могут применяться регуляторы для управления отопительной системой либо автомагнитолой при определенных событиях. К примеру, когда зажигание отключено либо включено последовательно несколько раз.
4. Секретные датчики движения. Их включение производится при незаконном проникновении злоумышленника в салон авто. Контроллер не выдает свое присутствие, но передает координаты о месторасположении транспортного средства автовладельцу. Передача осуществляется посредством мобильного устройства либо через официальный веб-ресурс разработчика.
5. Блокировка силового агрегата при незаконном старте ДВС. Эти устройства не могут отследить координаты транспортного средства, но не дают злоумышленнику на нем ездить.
6. Навесной тип секретки на автомобиль от угона, который относится к классу механических устройств.
7. Замочные изделия, оснащенные добавочной сиреной. Если происходит взлом автомобиля и отключить секретку не удается, она начинает воспроизводить тревожные сигналы. Такой тип устройств обычно подключается к аккумулятору либо оснащается встроенной батареей.

Автоэлектрик Сергей Зайцев рассказал о разновидностях секретных механизмов и их принципе действия.

На колеса авто

Секретки такого типа представлены тремя видами в соответствии с профилем:

1. В корпусе многоугольника. Устройства, выполненные в таком виде, простые в плане исполнения и конструкции, поэтому они наименее безопасны. Количество граней многоугольника варьируется в диапазоне от восьми до сорока, число данных элементов прямо пропорционально уровню защиты. Монтаж приспособления осуществляется на специальные болты, расположенные снаружи и изнутри.
2. Секретные механизмы, оснащенные фигурным профилем. Такой тип устройств сложный в плане конструктивного исполнения и он позволяет надежно защитить колеса транспортного средства. Профильная составляющая характеризуется совокупностью линий, обладающих различной кривизной. Если у угонщика нет ключа, то выкрутить винт и произвести разблокировку колес он не сможет.
3. Устройства дырчатого типа. В головке болты установлены специальные отверстия, которые различаются между собой по размерам и глубине. Эти элементы обычно располагаются в хаотичном порядке.

Один из самых надежных типов секреток для колес — гибридные приспособления, сочетающие в себе преимущества фигурных и дырчатых.

На капот

Блокирующее устройство для моторного отсека являет собой девайс, предназначенный для предотвращения хищения основных элементов двигателя. Такой тип секреток выполнен в виде замка и относится к механической разновидности. Сам блокирующий элемент монтируется в сторону от замочного изделия, обратную от штатного троса. На другом конце устанавливается сам замочный механизм с ключом, он может располагаться под приборной панелью или в бардачке. Если второй механизм заперт, то используя штатную ручку открыть моторный отсек не получится.

Демонстрация работы секретки, установленной на капот, представлена пользователем Leonid Kovalenok.

На двигатель

Такой тип устройств считается иммобилайзерами. По конструкции это простая электронная секретка, использующаяся для предотвращения несанкционированного запуска мотора. Этот вариант защиты является одним из наиболее эффективных, поскольку обойти блокиратор практически невозможно. Главное преимущество устройства состоит в его скрытности. Произвести разблокировку приспособления сможет только автовладелец.

Чтобы обеспечить скрытую защиту транспортного средства, используется клавиша, располагающаяся в салоне. Если есть потребность, можно дополнительно вывести еще один тумблер для управления. Но это сделает расположение секретки менее скрытым. Установку дополнительного тумблера можно осуществить в любом месте салона, к примеру, в бардачке либо под приборной панелью. Важно, чтобы у водителя была возможность дотянуться до элемента управления со своего кресла.

Принцип действия такого типа устройств состоит в разрыве электрической цепи, отвечающей за работу стартерного механизма или системы впрыска топлива. При вводе пароля линия восстановится. Соответственно, стартерный узел или система подачи топлива начнут свою работу. Но если пароль вводится неправильно несколько раз, то блокиратор двигателя начнет функционировать в усиленном режиме.

Пользователь Виталий Пархоменко рассказывает о секретных устройствах, предназначенных для силовых агрегатов.

На номерные знаки

Для обеспечения защиты номеров можно ставить специальные секретки. В плане принципа действия они похожи на механизмы для колес. В основе устройства используется несколько болтов, головки которых имеют специальные рельефные рисунки. Для деактивации защиты понадобится ключ. Этот элемент уникальный и работает только с одним болтом, подобрать аналог не получится.

Комплектация блокиратора для номерного знака приведена на фото и включает в себя:

• четыре винтика;
• гайки с шайбами;
• ключ для отключения секретки;
• вороток, использующийся для установки.

Пиропатрон

Данный способ защиты считается самым радикальным. Цена на пиропатрон достаточно высокая и применение такого устройства нанесет вред салону транспортного средства. Суть в том, что при попытке запуска двигателя происходит активация механизма с едким газом. Он распыляется по салону автомобиля и не позволяет преступнику довести свое дело до конца. Один из негативных факторов при использовании пиропатрона — запах от газа надолго въестся в салон машины.
