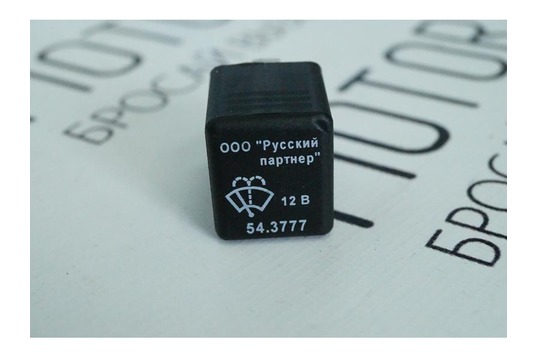

Реле стеклоочистителя лада приора

Реле стеклоочистителя лада приора

Этот товар выбрали 159 покупателей

Реле с возможностью регулировки паузы стеклоочистителя снижает износ щеток и уменьшает риск получения на ветровом стекле характерных следов “шлифовки”.

Каждое изделие снабжено подробной инструкцией по установке и использованию. Не нужно менять электрическую проводку или вносить дополнения в переднюю панель автомобиля для того, чтобы “научить” Вашу машину регулировать паузу стеклоочистителя, а значит нет необходимости обращаться в мастерскую для установки. Воспользоваться новыми возможностями реле сможет любой автолюбитель!

Пауза изменяется в диапазоне от 1 до 70 секунд и определяется водителем по степени загрязнения ветрового стекла автомобиля.

Установка реле:

  1. Откройте крышку блока реле и предохранителей.

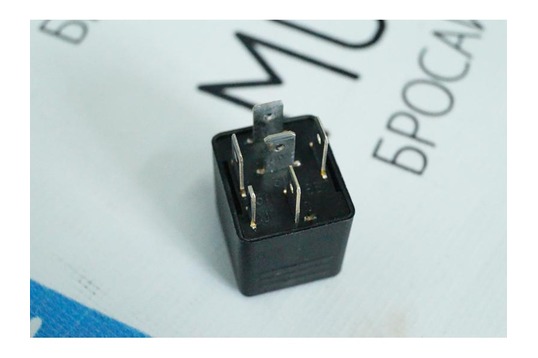

  2. Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов), и используйте его как запасное.
  3. Установите реле с возможностью регулировки паузы на место извлеченного.
  4. Закройте крышку блока. Реле готово к работе.

Регулировка паузы:

  1. Перевести переключатель режимов стеклоочистителя в положение “Прерывистый режим”. Установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).
  2. Для изменения паузы надо перевести переключатель в положение “Выключено” и, выдержав требуемую паузу, перевести в положение “Прерывистый режим”.Установится новое значение паузы.
  3. Паузу можно уменьшить, переведя переключатель в положение “Непрерывный режим” и в течение первого взмаха щеток обратно — в положение “Прерывистый режим”. Установится новое значение паузы.*

* Паузу можно изменить в любое время, повторив шаг 2 или 3.

Обязательно на автомобилях Лада Гранта и Лада калина 2, перед покупкой убедитесь что у Вас установлено реле 6ти контактное такое как на фото, так как на некоторых автомобилях этих моделей бывает реле 4х контактное!

Вес, кг: 0.05 Размеры, см: 7 х 4 х 3 Объем, м3: 0.00008

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Представляем Вам девайс, который существенно преобразит Ваше взаимодействие с «дворниками» в автомобиле, так как это оборудование позволяет отрегулировать время паузы, через которую будет срабатывать стеклоочистители лобового окна.

Это устройство называется реле дворников с регулируемой паузой для автомобилей ВАЗ 2108-15, Лада Приора, Калина, Гранта. Этот маленький и не дорогостоящий блочок позволяет осуществить очень полезные настройки в автомобиле, которые позволят адаптировать автомобиль под себя, и, настроив время между срабатыванием дворников, постоянно экономить на ресурсе щеток стеклоочистителя.

Наверно, Вам кажется, что установка и настройка такого устройства очень сложна, но, на самом деле, это не так. Процесс монтажа реле заключается в том, что Вам достаточно все лишь залезть под крышку блока реле и предохранителей. Найти там установленное стандартное реле стеклоочистителя, извлечь его и установить взамен вновь купленное реле дворников с регулируемой паузой для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, Лада Приора (ВАЗ 2170, 2171, 2172), Калина (ВАЗ 1117, 1118, 1119), Гранта (ВАЗ 2190, 2191). Вот и все, установка завершена!

Теперь осталось только настроить величину паузы между срабатыванием стеклоочистителей, работающих на поверхности лобового стекла автомобиля. Сделать это Вы сможете с помощью инструкции, которая идет в комплекте с каждым реле. Величину временной паузы между срабатыванием щеток каждый автовладелец может выбрать для себя индивидуально и установить ее на своем автомобиле, используя данное реле, которое как раз предназначено для этого.

Приятного Вам тюнинга и удачной эксплуатации купленного товара!

Предохранители и реле Лада Приора

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, звуковой сигнал и другие) подключаются через реле.

Большая часть предохранителей и реле установлены в трех монтажных блоках. Два монтажных блока установлены в моторном отсеке, а один – в салоне автомобиля, в панели приборов.

Шесть силовых предохранителей, рассчитанных на большие токи расположены в блоке предохранителей, установленном в моторном отсеке рядом с аккумуляторной батареей. Три предохранителя и два реле электронной системы управления двигателем (ЭСУД) расположены в салоне автомобиля, под консолью панели приборов.

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока.

Монтажные блоки в моторном отсеке: 1 – блок силовых предохранителей; 2 – блок предохранителей и реле; F1-F6 – предохранители К1-К5 реле

Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F1 (60) Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2 (50) Цепь питания электроусилителя рулевого управления
F3 (60) Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F4 (30) Блок управления ABS
F5 (30) Блок управления ABS
F6 (30) Цепи системы управления двигателем

Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F1 (15) Цепь электромагнитной муфты компрессора кондиционера
F2 (40) Электродвигатель вентилятора отопителя
F3 Не используется
F4 (50) Элемент обогрева ветрового стекла
F5 (30) Электродвигатель основного вентилятора системы охлаждения
F6 (30) Электродвигатель дополнительного вентилятора системы охлаждения

Обозначение Наименование Включаемые цепи
К1 Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером) Электродвигатели основного и дополнительного вентиляторов системы охлаждения
К2 Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) Электродвигатели основного и дополнительного вентиляторов системы охлаждения
К3 Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) Электродвигатели основного и дополнительного вентиляторов системы охлаждения
К4 Реле кондиционера Муфта компрессора кондиционера
К5 Реле вентилятора отопителя Электродвигатель вентилятора отопителя
Монтажный блок предохранителей и реле в салоне автомобиля: F1-F28 – предохранители; К1-К12 – реле; 1 – пинцет для снятия предохранителей; 2 – пинцет для снятия реле; 3 – запасные предохранители

Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F1 (30) Не используется
F2 (25) Элемент обогрева заднего стекла
F3 (10) Лампа дальнего света правой блок-фары
F4 (10) Лампа дальнего света левой блок-фары
F5 (10) Звуковой сигнал
F6 (7.5) Лампа ближнего света левой блок-фары
F7 (7,5) Лампа ближнего света правой блок-фары
F8 Не используется
F9 Не используется
F10 (10) Сигналы торможения, подсветка комбинации приборов, сигнализаторы в комбинации приборов
F11 (20) Омыватель ветрового стекла
F12 (10) Комбинация приборов
F13 (15) Прикуриватель
F14 (5) Лампы габаритного света в левой блок-фаре и левом заднем фонаре, лампы фонарей освещения номерного знака
F15 (5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, лампа освещения вещевого ящика, лампа освещения багажника
F16 (5) Блок управления ABS
F17 (10) Лампа левой противотуманной фары
F18 (10) Лампа правой противотуманной фары
F19 (15) Элементы обогрева передних сидений
F20 (10) Блок управления отоплением, вентиляцией и кондиционированием, электроприводы наружных зеркал заднего вида, обогрев наружных зеркал заднего вида
F21 (10) Блок управления электропакетом (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)
F22 (5) Блок выключателей на двери водителя
F23 (5) Дневные ходовые огни
F24 (15) Блок управления подушками безопасности
F25 (20) Очиститель ветрового стекла
F26 (5) Лампы противотуманного света в задних фонарях
F27 (30) Блок управления электропакетом (электростеклоподъемники, центральный замок)
F28 Не используется

Обозначение Наименование Включаемые цепи
К1 Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Электродвигатель вентилятора системы охлаждения
К2 Реле обогрева заднего стекла Элемент обогрева заднего стекла
К3 Реле стартера Тяговое реле стартера
К4 Дополнительное реле Очиститель и омыватель ветрового стекла, элементы обогрева сидений, блок управления наружным освещением в ручном режиме (ближний и дальний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях)
К5 Не используется
К6 Не используется
К7 Реле дальнего света фар Лампы дальнего света блокфар
К8 Реле звукового сигнала Звуковой сигнал
К9 Реле автоматического управления наружным освещением Блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)
К10 Реле противотуманных ф Лампы противотуманных фар
К11 Реле противотуманного света Лампы противотуманного света в задних фонарях
К12 Не используется

Информация актуальна для моделей Приора 2170 2013-2018 года выпуска, 2172/2171 2013-2015 года выпуска.

Блок предохранителей схема и расположение на Лада Приора ВАЗ-2170, 2171, 2172

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой – на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора) Сила тока, Ампер Защищаемая цепь
F1 25 Электровентилятор системы охлаждения двигателя (Приора)
F2 25 Обогрев заднего стекла (Приора)
F3 10 Дальний свет (правая сторона) (Приора)
F4 10 Дальний свет (левая сторона) (Приора)
F5 10 Звуковой сигнал (Приора)
F6 7.5 Ближний свет (левая сторона) (Приора)
F7 7.5 Ближний свет (правая сторона) (Приора)
F8 10 Тревожный сигнал (Приора)
F9 25 Вентилятор отопителя (Приора)
F10 7.5 Комбинация приборов, освещения салона, стоп сигнал Приоры
F11 20 Стеклоочиститель, обогрев заднего стекла Приоры
F12 10 Вывод № 15 от приборов (Приора)
F13 15 Прикуриватель Приоры
F14 5 Габаритный свет (левая сторона), Приора
F15 5 Габаритный свет (правая сторона), Приора
F16 10 Вывод № 15 системы ABS Приоры
F17 10 Приоры левая
F18 10 Приоры правая
F19 15 Обогрев сидений Приоры
F20 5 Блок управления иммобилизатором Приоры
F21 7.5 Задний противотуманный свет Приоры
F22-30 Резервное место для предохранителей в Приоре
F31 30 Блок управления электропакетом автомобиля Приора
F32 Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Блок предохранителей Лада Приора под капотом:

В нем 6 предохранителей F1,F2,F3,F4,F5,F6.

Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д

Реле зажигания и Реле бензонасоса в Приоре расположены здесь:

Предохранитель F2 питает контрольную точку S4

Предохранитель F3 питает контрольную точку S1

Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора

Предохранитель F5 Питание электроусилителя руля

А вот блок реле, расположенный под капотом:
