Разборка раздатки нива шевроле

Устройство раздатки на Ниве Шевроле. Как произвести замену

Для того чтобы изменить величину крутящего момента и распределить его между задним и передним мостом в Ниве Шевроле предусмотрена раздаточная коробка, у которой имеется две передачи. Эти два моста между собой связывает межосевой дифференциал, который делит крутящий момент поровну, и для того чтобы повысить проходимость производят блокировку дифференциала, при этом приводные валы жестко связываются друг с другом.

Поэтому очень важно знать, что собой представляет раздатка Нива Шевроле устройство, которой также желательно знать владельцем данного внедорожника.

Как устроена раздатка

  • Данное устройство закреплено на нескольких кронштейнах, к полу кузова автомобиля. Детали, находящиеся в коробки состоят из алюминиевого сплава, которые соединены между собой гайками со шпильками.
  • Верхняя часть картера оборудована специальным люком, который закрывается стальной крышкой. В пространстве между картером и крышкой располагаются картонные прокладки.
  • Все имеющиеся в ней валы уплотнены манжетами, которые изготавливаются из резинометаллического материала. Так же кольцами из резины уплотнены такие элементы как: Блокировка дифференциала, шток вилки переключения передач, датчик скорости, а также валик привода
  • На паре шариковых подшипниках установлен ведущий вал, а в картере и в гнездах передней крышки размещаются наружные кольца.

Как произвести замену масла

Если читать регламент, то масло в раздаточной коробке рекомендуется менять каждые сорок пять тысяч километров. Для замены необходимы следующие инструменты:

  • Ключ на двенадцать
  • Шприц
  • Емкость куда можно слить отработку

После того как инструмент готов приступаем к замене:

  • Выворачиваем пробку для слива масла и сливаем отработку
  • Закручиваем назад сливную пробку, и выкручиваем заливную
  • Заливаем при помощи шприца новое масло до нужного уровня, на этом процесс можно считать завершенным.

Иногда нужна на автомобиле Нива Шевроле замена раздатки, и чтобы это сделать следует произвести ее демонтаж, для этого необходимо проделать следующие действия:

  • Берем два ключа на тринадцать и семнадцать, и отсоединяем от нее карданные валы
  • От раздаточной коробки отсоединяем из салона автомобиля, чехол с рукояткой
  • Производим снятие чехла рычага, который отвечает за переключения привода
  • У имеющейся подвески коробки, ослабляем крепления
  • От лампы, отвечающей за блокировку дифференциала, отсоединяем все провода
  • Устанавливаем опору под коробку, откручиваем все гайки, которые крепят подушку, и снимаем раздатку

Чтобы она встала на свое место следует проделать все действия в обратном порядке.

Раздаточная коробка работает очень шумно, с этой проблемой сталкивается, наверное, каждый владелец Нивы, этот шум в салон передается через имеющиеся в ней рычаги. Чтобы избавится от этого воя, можно использовать два способа

  1. Можно купить специальные бесшумные рычаги раздатки Нива, от которой подойдут они, будут стоить в районе 3000 рублей.
  2. Можно изготовить самому, потратив при этом значительно меньше.

Для того чтобы изготовить их самостоятельно можно взять:

  1. Ремкомплект рычага от ГАЗ 31105 от пяти ступенчатой коробки
  2. Два рычага от ВАЗ
  3. Штатный рычаг

При помощи болгарки нужно обрезать все элементы, до нужного уровня, а потом при помощи сварочного аппарата все это сварить. По времени это занимает около двух часов. Суть этого устройства в том, что за счет резиновых и пластиковых втулок, которые находятся на рычаге коробки, происходит гашение шума и вибрации. Рассмотрим весь принцип на примере:

  1. Производим снятие рычага
  2. Распиливаем до нужного нам размера, как на картинки
  3. Рычаг, который переключает передачи, разрезаем выше сужения на один сантиметр
  4. Рычаг от ГАЗА распиливаем ниже утолщения на полтора сантиметра
  5. Полученные нужные нам элементы складываем вместе
  6. Затем родной рычаг и рычаг от ГАЗА свариваем между собой
  7. На сваренную деталь, которая получилась, одеваем имеющуюся часть от КП
  8. У имеющегося родного рычага верхнюю часть как нужно привариваем
  9. Получаем нужную нам конструкцию
  10. Грунтуем и красим полученные элементы
  11. Подрезаем верхнюю часть уплотнительных резинок, пониженной и повышенной передачи

Если все сделано правильно, их практически нельзя будет отличить отрадных. В результате проделанных действий мы получаем, включение более мягким, чем было, практически пропадает вибрация, пропадает сильный шум, а самое главное сделать это можно самому экономя при этом денежные средства.

Как снять раздатку на ниве шевроле видео

Снятие. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Отсоедините клемму «минус» от аккумуляторной батареи. Отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

Читать еще:  Что лучше приора универсал или 2111

Нажмите вниз на стержень 7 (рис. 3-32) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

Отсоедините колодку жгута проводов от колодки датчика скорости и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоедините фланцы карданных валов от валов раздаточной коробки, а фланец промежуточного карданного вала — от фланца вторичного вала коробки передач.

Отверните две гайки 8 (рис. 3-33) крепления заднего кронштейна 2 раздаточной коробки к поперечине задней опоры. Снимите шайбы 7 и извлеките болты 4. Подведите опорную часть домкрата до упора к раздаточной коробке. Отвернув четыре гайки 8 крепления кронштейнов 3, опустите вниз и снимите с домкрата раздаточную коробку.

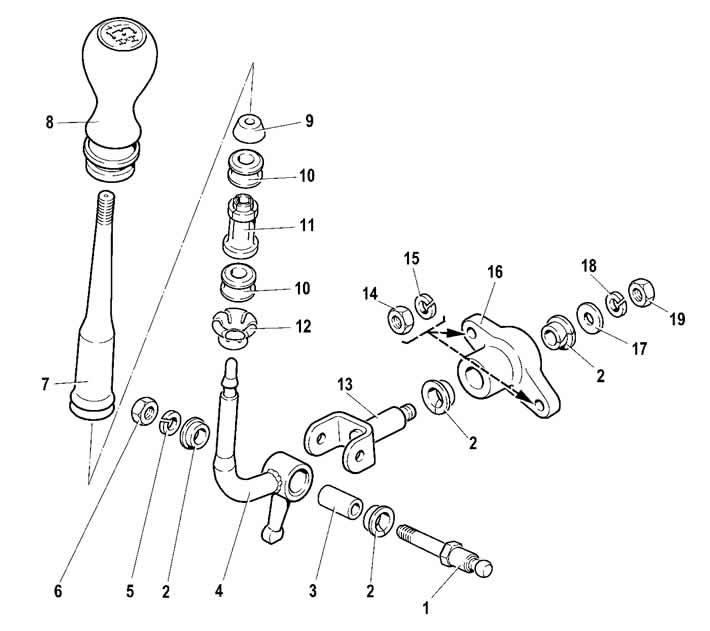

Рис. 3-32. Детали рычага управления:
1 — ось вилки рычага управления;
2 — втулка;
3 — втулка дистанционная;
4 — рычаг управления;
5 — шайба;
6 — гайка оси вилки;
7 — стержень рычага управления;
8 — рукоятка;
9 — упорная подушка;
10 — упругая втулка;
11 — дистанционная втулка;
12 — запорная втулка;
13 — вилка рычага управления;
14 — гайка крепления кронштейна;
15 — шайба;
16 — кронштейн рычага управления;
17 — упорная шайба;
18 — шайба;
19 — гайка вилки рычага управления.

Рис. 3-33. Кронштейны подвески раздаточной коробки:
1 — раздаточная коробка;
2 — кронштейн подвески задний;
3 — кронштейн подвески;
4 — болт;
5 — шайба;
6 — гайка оси подвески;
7 — шайба;
8 — гайка кронштейна подвески;
9 — гайка заднего кронштейна подвески;
10 — шайба.

Установку раздаточной коробки проводите в последовательности, обратной снятию.

Ремонт раздаточной коробки Шевроле Нива

Как снять МКПП Нива Шевроле 2123

Chevrolet Niva Вибрация. Проверка промвала. 3-я опора. Вибрация Раздатки Chevrolet Niva. Причины

Центровка Раздатки НИВЫ Без подъёмника 3 Способа Центровки Раздаточной коробки НИВА

Центровка раздаточной коробки Нива Шевроле 2123

Использование раздатки на ниве шевроле.

Снятие КПП Нива Шевроле и замена сцепления

Разобрал раздатку НИВЫ и не зря.

отключение переднего моста на “ниве”

Шевроле Нива без переднего кардана

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

Примечание:

Работу проводим на смотровой канаве или эстакаде.

1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

2. Снимаем облицовку туннеля пола, как описано здесь.

3. Отворачиваем рукоятку рычага управления.

4. Снимаем ее вместе с чехлом.

5. Снимаем верхний уплотнительный чехол рычага.

6. Крестообразной отверткой отворачиваем три самореза.

7. Снимаем крышку люка рычага.

8. Снимаем нижний уплотнительный чехол рычага.

9. Отсоединяем колодку проводов от датчика скорости, как описано здесь.

10. Отсоединяем передний и задний карданные валы от раздаточной коробки, как описано здесь.

11. Снимаем промежуточный вал, как описано здесь.

12. Устанавливаем регулируемый упор под раздаточную коробку. Отворачиваем четыре гайки крепления кронштейнов боковых опор коробки и две гайки крепления поперечины заднего кронштейна, как описано здесь.

13. Опустив коробку на упоре, отсоединяем две колодки проводов от выключателя блокировки дифференциала.

14. Снимаем раздаточную коробку.

15. Накидным ключом «на 17» отворачиваем гайку крепления левого кронштейна подвески раздаточной коробки.

16. Снимаем его.

17. Аналогично снимаем правый кронштейн подвески.

18. Накидным ключом «на 13» отворачиваем три гайки крепления кронштейна к раздаточной коробке.

19. Снимаем его в сборе с поперечиной и кронштейном подвески.

20. Устанавливаем раздаточную коробку в обратной последовательности.

Примечание:

Резьбовые соединения, смажьте графитовой смазкой перед тем как закручивать, что бы в будущем не заржавело.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство “За рулём”.

Раздаточная коробка Chevrolet Niva с 2009 г.в.

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,20 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, делящим крутящий момент поровну. Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны). Раздаточная коробка крепится к полу кузова на трех кронштейнах — резинометаллических опорах. Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте вместо них можно использовать герметик-проклад-ку). Все валы уплотнены рези-нометаллическими манжетами (сальниками). Валик привода датчика скорости, штоки вилок переключения передач и блокировки дифференциала уплотнены резиновыми кольцами. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

Читать еще:  Шины на приору летние

Раздаточная коробка с приводом: 1 — вилка муфты блокировки дифференциала; 2 — шток вилки блокировки дифференциала; 3 — защитный чехол штока; 4 — стопорная шайба; 5 — втулка оси рычага; 6 — ось рычага; 7 — рычаг блокировки дифференциала; 8 — стопорный болт вилки; 9 — выключатель контрольной лампы блокировки дифференциала; 10 — шток вилки переключения передач; 11 — тяга рычага блокировки дифференциала; 12 — вилка кронштейна рычага управления; 13 — рычаг управления; 14 — вилка муфты переключения передач; 15 — дистанционная втулка; 16 — пружина и шарик фиксатора; 17 — втулка пружины фиксатора; 18 — фланец ведущего вала; 19 — передняя крышка; 20 — сальник ведущего вала; 21 — упорное кольцо подшипника; 22 — передний подшипник ведущего вала; 23 — шестерня высшей передачи; 24 — муфта переключения передач; 25 — картер раздаточной коробки; 26 — шестерня низшей передачи; 27 — задний подшипник ведущего вала; 28 — установочное кольцо заднего подшипника ведущего вала; 29 — ведущий вал; 30 — втулка; 31 — ступица; 32 — задняя крышка; 33 — задний подшипник промежуточного вала; 34 — промежуточный вал; 35 — задний подшипник дифференциала; 36 — подшипник вала привода заднего моста; 37 — фланец; 38 — сальник вала привода заднего моста; 39 — задний корпус дифференциала; 40 — опорная шайба шестерни; 41 — шестерня привода заднего моста; 42 — ось сателлитов; 43 — стопорное кольцо; 44 — пружинная шайба; 45 — боковой кронштейн подвески; 46 — упорная шайба сателлита; 47 — картер привода переднего моста; 48 — сателлит; 49 — ведомая шестерня дифференциала; 50 — передний корпус дифференциала; 51 — стопорное кольцо; 52 — пружинная шайба; 53 — передний подшипник корпуса дифференциала; 54 — муфта блокировки дифференциала; 55 — установочное кольцо переднего подшипника дифференциала; 56 — маслоотражатель; 57 — сальник вала привода переднего моста; 58 — подшипник вала привода переднего моста; 59 — вал привода переднего моста; 60 — фланец вала привода переднего моста; 61 — пробка слива масла; 62 — ведомая шестерня привода датчика скорости; 63 — роликовый подшипник промежуточного вала; 64 — ведущая шестерня привода датчика скорости; 65 — заливная пробка.

Ведущий вал установлен на двух шариковых подшипниках, наружные кольца которых размещены в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой, расположенной под гайкой заднего конца вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника, зажатым между картером и задней крышкой. На ведущем валу расположены две ведущие шестерни. Передняя (большая) — высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) — низшей передачи, свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) венцами соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Читать еще:  Лада веста объем бака бензина

Вид на переднюю сторону раздаточной коробки: 1 — правый кронштейн подвески; 2 — заливная пробка; 3 — промежуточный вал; 4 — датчик скорости; 5 — корпус привода датчика скорости; 6 — передний карданный вал; 7 — крышка картера привода переднего моста; 8 — левый кронштейн подвески; 9 — задний карданный вал; 10 — передняя крышка раздаточной коробки; 11 — картер раздаточной коробки; 12 — пробка сливного отверстия.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: передний — роликовый, задний — шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода датчика скорости. Ведомая шестерня — пластмассовая, установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки.

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста. Картер привода переднего моста закреплен на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста. Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни. Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Корпус дифференциала установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала. В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Н-м.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Водитель переключает передачи и включает блокировку дифференциала одним рычагом. Нижним концом рычаг связан со штоком переключения передач, а через тягу, соединенную с осью рычага, — со штоком блокировки дифференциала. Другим концом каждый шток соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала), и это соединение стопорится болтом. Каждый шток на выходе из коробки уплотнен и защищен от пыли резиновым гофрированным чехлом. Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала — два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Информация актуальная для автомобилей Шевроле Нива 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.
