Поршневая группа ваз 2110 8 клапанов цена

Поршневая группа ваз 2110 8 клапанов цена

Глубина выборок под клапана,на днище порш. 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

В конструкции поршня 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.

Основные маркировки в литье, нанесенные на деталь.

1. Обозначение модели изделия – символы «21» и «10», в районе отверстия под палец.

2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.

3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.

4. Обозначение литейного сплава – «АЛ34», на юбке с внутренней стороны .

Основные маркировки наносимые на днище.

1. Маркер ориентации – « » при установке, должен указывать направление в сторону привода распредвала

2. Маркер класса – один из символов ( « А »,« В»,« С»,« D »,« Е ») определяет отклонение по наружному диаметру.

3. Маркер группы массы поршня:

« » – нормальная;

« + » – увеличенная на 5 г.

Читать еще:  Схема подключения шериф 750

« – » – уменьшенная на 5 г.

4. Маркер класса отверстия поршневого пальца –одна из цифр (« 1 », « 2 », « 3 » ) определяет отклонение по диаметру отверстия под поршневой палец.

Маркировка класса отверстии дополнительно наносится краской на внутренней стороне днища:

синий цвет – 1-й класс

зеленый цвет – 2-й класс

красный цвет – 3-й класс

Дополнительно, для ремонтных поршней.

5. Маркер для ремонтных изделий:

« » – 1-й ремонт (диаметр увеличенный на 0,4мм от номинального размера.)

« » – 2-й ремонт (диаметр увеличенный на 0,8мм от номинального размера.)

ПОРШЕНЬ 21083-1004015
Производитель ОАО АВТОВАЗ
Диаметр поршня (номинальный), мм: 82,0
Диаметр поршня (1-й ремонт), мм: 82,4
Диаметр поршня (2-й ремонт), мм: 82,8
Вес, г.: 335,0
Поршневой палец 21213-1004020
Диаметр поршневого пальца, мм: 22
Поршневые кольца 21083-1000100
Высота колец, мм: 1,5/2,0/3,95

Глубина выборок под клапана,на днище поршня 21083, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

Особенностью конструкции поршня ВАЗ 21083, которая отличает его от поршня 2110, является способ фиксации поршневого пальца. В конструкции дели 21083 поршневой палец (21213-1004020 или 2101-1004020 ) запрессовывается в верхнюю головку шатуна 2108-1004045. Плотная посадка определяет положение пальца и предотвращает его смещение. Диаметр отверстий в бобышках поршня обеспечивает поршневому пальцу и шатуну свободный угловой поворот. На боковой поверхности, на площадке возле отверстия под поршневой палец, присутствует маркировка модели – «21» и «083». По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.

Основные размеры

Класс поршня по наружному диаметру A B C D E
Диаметр поршня 82.0 (мм) 81,965-81,975 81,975-81,985 81,985-81,995 81,995-82,005 82,005-82,015
Диаметр поршня 82.4 (мм) 82,365-82,375 82,375-82,385 82,385-82,395 82,395-82,405 82,405-82,415
Диаметр поршня 82.8 (мм) 82,765-82,775 82,775-82,785 82,785-82,795 82,795-82,805 82,805-82,815
Читать еще:  Оптимальная резина для нивы
Класс отверстия под поршневой палец 1 2 3
Диаметр отверстия под поршневой палец(мм) 21,982-21,986 21,986-21,990 21,990-21,994

Применяемость поршня 21083-1004015.

Сколько стоит поршневая на ваз 2110

Тюнинг поршни 82,0/82,4/82,8мм ТДМК Турбо 16кл

Поршни 83,0мм безвтыковые кованые СТИ для двигателя 21128 (Супер-Авто)

Поршни 82,4мм с пальцами и кольцами СТК для двигателя 21083

Комплект поршней 82,0мм с пальцами и кольцами МоторДеталь для двигателя 21124

Тюнинг поршни 82,0/82,4/82,8мм ТДМК Турбо 8кл

Поршни 82,4мм с пальцами и кольцами СТК для двигателя 21124

Поршневые кольца хром lada-Имидж 82,4 мм на ВАЗ 2108-21099, 2110-2111, 2115

Поршни 82,0мм с пальцами и кольцами СТК для двигателя 21124

Поршень 82,0 группа Е на ВАЗ 2108-21099, 2110-2112, 2115, Калина, Гранта, Ока

Комплект поршней 82,0мм с пальцами и кольцами ТДМК для двигателя 21083

Комплект поршней 82,0мм с пальцами и кольцами МоторДеталь для двигателя 2110

Комплект поршней 82,4мм с пальцами и кольцами МоторДеталь для двигателя 21124

Комплект поршней 82,4мм с пальцами и кольцами ТДМК для двигателя 21083

Поршни кованые 82,4мм СТИ Турбо для двигателя 2110

Поршни 82,0мм с пальцами СТК для двигателя 21124

Комплект поршней 82,8мм с пальцами и кольцами ТДМК для двигателя 21083

Комплект поршней 82,8мм с пальцами и кольцами ТДМК для двигателя 21100

Комплект поршней 82,0мм с пальцами и кольцами ТДМК для двигателя 21124

Комплект поршней 82,4мм с пальцами и кольцами ТДМК для двигателя 21124

Комплект поршней 82,8мм с пальцами и кольцами ТДМК для двигателя 21124

Поршни 82,0мм ТДМК для двигателя 21083

Поршневые кольца хром lada-Имидж 82,0 мм на ВАЗ 2108-21099, 2110-2111, 2115

В данном разделе нашего интернет- магазина запасных частей «Стингер шоп» находятся тюнинговые поршни производства ООО « ТДМК», предназначенные для установки на переднеприводные автомобили ВАЗ, оснащенные 8-ми клапанным двигателем со стандартным ходом поршня 71 мм и 75.6 мм.

Читать еще:  Почему гудит микроволновка когда работает

Поршни ТДМК этого раздела изготовлены как со смещением поршневого пальца, так и без него. Применение поршней ТДМК со смещением от 1.2 мм до 3.5 позволяет повысить объем двигателя в пределах от 60см3 до 210 см3. Увеличение объема достигается заменой стандартного коленчатого вала на коленвал с бОльшим ходом, а так же заменой стандартных поршней на поршня ТДМК со смещением поршневого пальца. Преимущество увеличения объема двигателя таким способом в том, что шатун остается стандартным. Поршни ТДМК для ВАЗ 2108-10 8V выполнены, как и остальные поршни этого производителя из материала АК12М2МгН и прошли сертификацию Госстандарта.

Геометрия поршней

Диаметр камеры сгорания на 21124т__________71 мм
“Бочка” Dт-Dг_____________________________0.65+-0.012 мм
Овальность по юбке_______________________ 0.55+-0.03 мм
Овальность по голове______________________0.05+-0.015 мм
Диаметр отверстия под поршневой палец_____21.978. 21.982 мм
(соответствие 1 классу)

Конфигурация тюнинговых поршней 2110 и 21213:
Бобышки под поршневой палец 21213
Камера сгорания 2110
Конфигурация тюнинговых поршней 2110 и 21213 одинакова.

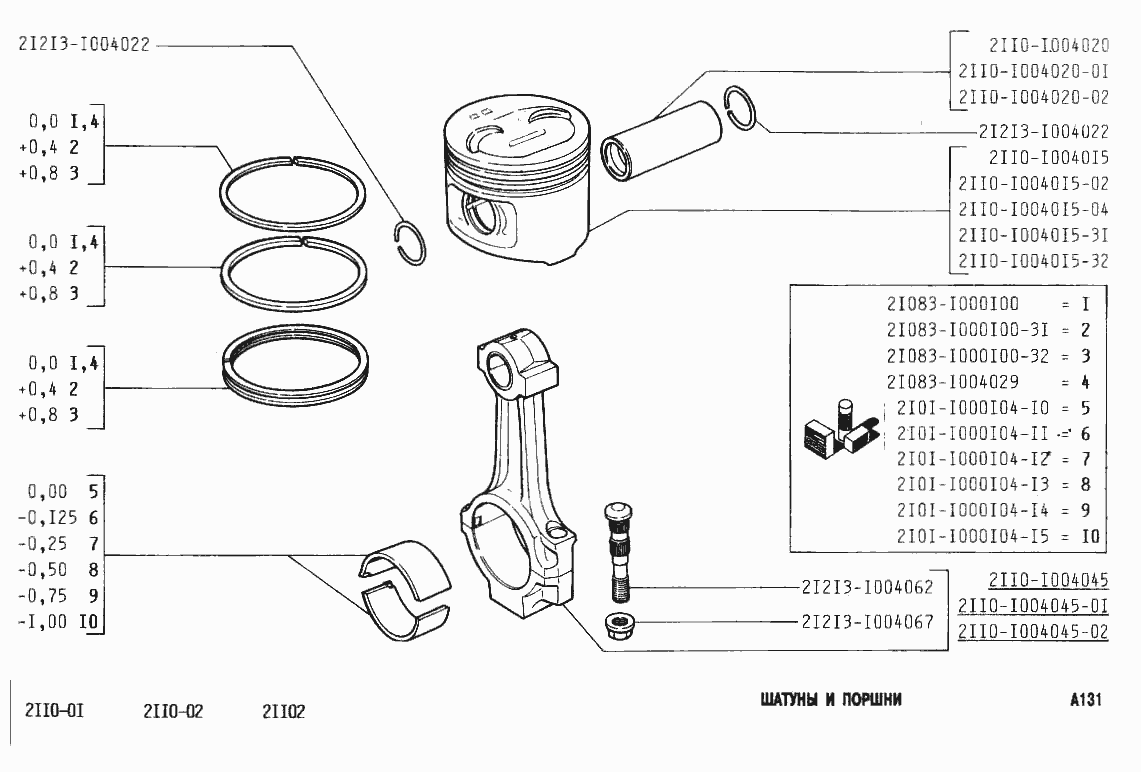

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка “Стоимость” — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки “Стоимость” — такие детали мы не продаем и заказы на них не принимаем.
