Не открывается заслонка печки на калине

Лада калина не переключается заслонка печки

При покупке машины обратил внимание что заслонка измены подачи воздуха из салона и с улицы не передвигается стоит в одном положении, даже при большом усилии это не делается! Вопрос почему и как исправить?
Обязательно ли снимать облицовку торпеды?!

всем спасибо, снял центральную консоль побрызгал вдшкой в тросик и в сам механизм переключения)
разработалась)

Еще зимой стал замечать, что рукоятка переключателя стала туговато крутиться. И чем дальше — тем хуже, порой казалось, что она вот вот отломиться. В основном пользуюсь 2-мя режимами, а они как-то еще переключались, поэтому оставил решение проблемы до тепла, т.к. на холоде пластик очень быстро ломается. И вот наконец руки дошли))) Начитавшись разных БЖ понял, что необходимо снять “бороду” и смазать механизм переключателя. Но, я пошел дальше, и первым делом после снятия “бороды”, залил в рубашки тросиков переключателя — WD-40. И все заработало как надо, переключатель стал легко вращаться в обе стороны. Попутно смазал тросик и механизм переключателя краника печки (хотя с ним проблем не было, но в качестве профилактики неплохо). В механизмы набил смазку “ШРУС”. Им же смазал шарнир рычага КПП. Когда изучал систему работы механизма переключения потоков — заметил, что один тросик болтается в месте крепления к тяге. Намотал на край зубчика на котором закреплен конец троса толстую нить, тем самым сократив люфт и прижав его к основанию зубчика.

А теперь расскажу как я снимал и устанавливал “бороду”. Хоть эта тема заезжена, но я опишу процесс так как происходил он у меня. (лишним не будет)
1. Открываем пепельницу, отворачиваем 4 крепежных самореза и вынимаем ее.
2. Просовываем руку в образовавшееся отверстие, отсоединяем колодки от кнопок аварийки и еще 2-х слева и справа от нее. (если вместо 2-х кнопок установлены заглушки, то выталкиваем их изнутри). В итоге видим в нишах кнопок/заглушек саморезы, которые необходимо отвернуть.
3. Вынимаем магнитолу (если установлена), отсоединяем колодку и штекер антенны от нее.
4. Снимаем ручки переключателя потоков воздуха и краника печки. (просто тянем на себя).
5. Снимаем пластиковую фишку с переключателя режимов рециркуляции воздуха. (тоже тянем на себя).
6. Далее начинаем аккуратно и плавно снимать “бороду”, потянув ее на себя, начиная снизу. Фиксируется она 4-мя защелками с боков в верхней части. А также есть еще 2 пружинных пластинчатых фиксатора в самой верхней части, но они выскакивают сами.
7. После того как удалось отсоединить “бороду” от “торпеды” — нужно отсоединить колодки кнопок обогрева заднего стекла, кондиционера(если есть), переключателя скоростей вентилятора, и 2 колодки подсветки слева и справа от него. (Внимание у колодки переключателя скоростей вентилятора есть фиксатор, его при снятии нужно поджать).
Теперь “борода” полностью снята. Процесс может занять около 10-15 минут не торопясь.
Устанавливается все в обратном порядке. Но сложности есть, и времени на установку ушло гораздо больше. (Мне пришлось менять одну лампу подсветки, почему перестала гореть так и не понял, хотя с другой стороны работала).
Так вот при установке “бороды” есть небольшие подводные камни.
Первое на что хочу обратить внимание — это то, что очень легко поцарапать панель пластинчатыми фиксаторами, теми которые находятся в верхней части (аккуратнее с ними)
Подсоединив все колодки на место, лучше вынуть переключатель скоростей вентилятора вместе с колодкой наружу (будет удобнее).
При установке “бороды” сопло будет упираться в перегородку с отверстиями под колодки подсветки и переключателя скоростей. Если посмотреть сбоку, будет видно что там мешает, и тут главное, чтобы не слетели колодки с ламп подсветки. И рычажок переключателя рециркуляции тоже нужно будет поддеть, чтобы он попал в прорезь. Вот после этих манипуляций все должно встать на место)))

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Читать еще:  Ремонт задней ступицы тлк 105

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

  1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
  2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

  1. Снимите пепельницу.
  2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
  3. Снимите все ручки регулятора.
  4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
  5. Отсоедините все провода.
  6. Теперь вы можете беспрепятственно добраться до заслонки.
  7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

  1. Первым делом нужно отрегулировать кран отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе краника.
  • Снимите трос с рычажка крана.
  • Откройте кран по максимуму.
  • Отцепите трос от блока рычажков.
  • Уберите старый трос.
  • Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

  • Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
  • Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.
  1. Затем приступаем непосредственно к регулировке заслонки отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
  • Оттяните рычажок на себя — это будет по максимуму открытое состояние.
  • Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
  • Зафиксируйте.
  • Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Регулировка заслонки печки калина

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

Читать еще:  Можно ли шлифмашинкой полировать авто

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

  1. Тяга привода заслонки рециркуляции.
  2. Тяга привода заслонки обогрева ветрового стекла.
  3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции — это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Зимой в моём пепелаце не так тепло как должно быть.
При этом вентилятор работает нормально, судя по потоку воздуха.
Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом.
Радиатор отопителя засраться не мог бы за три года, я думаю.
На что ещё можно грешить?
Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя.
Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой.
Моё наблюдение:
При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее.
Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему.
Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится.
Метод “из говна и палок”, конечно, хорош… Но хочется сделать один раз и забыть.
Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

Как уже известно всем владельцам Лады Калины, печка здесь греет просто превосходно, по сравнению с предыдущими моделями отечественных автомобилей. Чтобы максимально эффективно использовать всю мощность отопителя, необходимо правильно настроить все заслонки и переключатели.

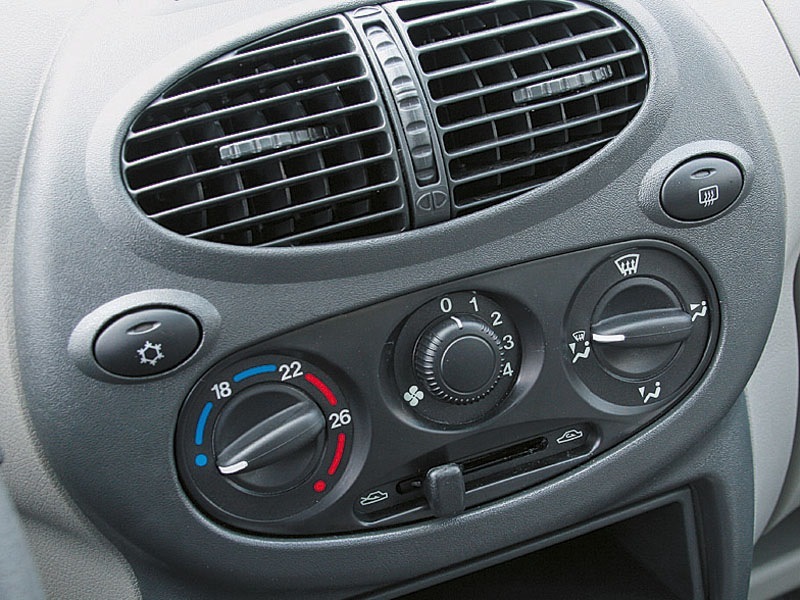

Блок управления отопителем Калины включает в себя:

  1. Регулятор температуры подаваемого в салон воздуха (красный — тепло, синий — холодно)
  2. Переключатель режимов мощности воздушного потока (рекомендуется эксплуатация автомобиля с включенной 1-й скоростью)
  3. Регулятор изменения направления потока (вверх — лобовое стекло, вправо — к туловищу водителя и пассажира, нижний — в ноги, влево — и на лобовое стекло и в ноги)
  4. Управление заслонкой рециркуляции. Крайнее левое положение — воздух поступает в салон снаружи. Крайнее правое положение — воздух в салон не поступает, этот режим рекомендуется использовать в том случае, когда необходимо быстро прогреть салон автомобиля. Постоянно ездить с закрытой заслонкой нельзя, так как стекла будут быстро запотевать.

Центральное сопло печки так же имеет регулировку, с помощью ползунка можно менять направление потока. Если ползунок опущен до конца вниз, то воздух дует из центра сопла. А если он поднят вверх, то тепло будет идти по верхней части салона и тем самым быстрее прогреется все пространство, особенно в задней части машины.

И еще одна отличительная особенность печки именно на Калине — к ногам задних пассажиров подведен воздуховод, чего не было ни на одной из предыдущих моделей ВАЗ. По собственному опыту можно смело заявить, что проехав не более получаса на заднем сидении, ноги греет так, словно они находятся в горячей воде.

Читать еще:  Скотч для ветровиков на машину

В сильные морозы вполне комфортно себя чувствуешь в салоне Калины, когда отопитель работает на 2-й скорости и температура поставлена на максимальную, если же за бортом не так уж и холодно, то отлично греет даже на первом режиме. А чтобы с утра боковые стекла быстрее оттаивали, лучше направить боковые сопла в самые крайние положения в сторону стекол. Ниже на картинках показаны все переключатели и регулировки.

Плохо греет печка. Печка дует холодным воздухом Лада Калина.

Очень много владельцев автомобиля Лада Калина не довольно работой её печки. Причём очень много разных симптомов, которые требуют индивидуального решения. У некоторых печка на Калине просто плохо работает, у других дует холодным воздухом или дует не в том направлении, какое её указываешь.

Почему из печки Калины дует холодный воздух?

Вот один из реальных случаев, на Калине печка на холостых оборотах дула холодным воздухом, тепло было только на высоких оборотах. Замена термостата ничего не дала. Оказалось, что немного подтекал антифриз, уровень был постоянно минимальным, приходилось подливать. Вначале было определено место протечки, оказалось что это прокладка помпы, эта проблема была устранена без её снятия, просто немного подтянули соединения. Затем был долит антифриз и в машине наступил Ташкент.

Ещё одни из часто встречающихся причин, почему дует холодный воздух из печки Калины, прогорает прокладка над головкой, часть выхлопа попадает в систему охлаждения, в итоге печка завоздушивается.

Многие не следят за уровнем антифриза, а зря, за летний сезон часть его естественным образом пропадает, минимальный уровень напрямую влияет на печку, некоторым удавалось вернуть её к нормальной работе, только восстановив уровень.

Видео почему в Калине плохо греет печка

Всё дело в том, что в блоке управления рычагами отопителя, бывает неприятный брак, связанный с большими зазорами в механизме, в результате чего отопитель начинает дуть к примеру всё время в ноги, при этом обходя вниманием стекло или же, наоборот.Подробнее вы можете увидеть в видео, чинят это каждый по своему.

Заслонка забора воздуха не плотно прилегает, тёплый воздух непропорционально смешивается с холодным.

Советы как заставить греть печку в Лада Калина:

1. Если у вас плохо или долго отогреваются стёкла, можно поставить дополнительные “лопушки”, которые есть в продаже специально для Калины. Вот так они выглядят:

До стёкол от печки начинает доходить больше тепла, оттаивают они гораздо быстрее.

2. Старый дедовский способ известный многим владельцам ВАЗ в том числи и Калины, установка картонки на радиатор, существенно помогает в работе печки, машина быстрее прогревается, меньше охлаждается при езде.

3. Вовремя проводите замену салонного фильтра. Забитый фильтр в Ладе Калине создаёт дополнительную нагрузку на печку, с ним плохо отогреваются стёкла в сильный мороз.

4. В обязательном порядке первым делом проверяйте уровень ОЖ в расширительном бачке, простой долив может реанимировать работу печки.

5. Обратите внимание на термостат, его работу можно проверить не снимая его, если горячем двигателе нижний патрубок радиатора холодный, то скорее всего он неисправен.

Плохо греет, печка на Калине. Воздушная пробка

Вы проверили все основным системы, заслонки функционируют, термостат рабочий, уровень ОЖ в норме, но при этом печка на вашей Калине плохо греет. В таком случае, скорее всего в систему охлаждения попала воздушная пробка, которая не даёт нормально работать.

Как выгнать воздушную пробку из системы? На горячем двигателе необходимо открыть пробку расширительного бачка, при открытии вы должны услышать характерный “пшик”, если после этого значительно поднимается уровень охлаждающей жидкости, необходимо повторять так раз 15, с интервалом в 2-3 минуты. Если вы не услышали “пшик”, то скорее всего неисправен клапан на пробке.

Видео воздух в системе охлаждения Лада Калина, как выгнать:

Калина управление печкой

Управлять работой печки на Ладе Калине очень просто, как на старой версии, так и на новой.

Холодная печка на калине.

Печка на Калине считается одной из самых лучших и тёплых, это подтверждают многие владельцы, но до тех пор пока не встретятся с браком, о котором мы писали выше или не поймают воздушную пробку, которая испортит всё впечатление.
