Конструкция выходного дня.

Сначала надо бы добиться работоспособности блока

По порядку для “чайников” о восстановлении блоков, общие правила:

  1. Если предохранитель в порядке, переходим к пункту 4.
  2. Если предохранитель сгорел, то сначала проверяем отсутствие “короткого” на разъёме

220.

  • Если “короткое”, устраняем, это могут быть силовые транзисторы, диоды, конденсаторы. Заодно советую проверить диоды во вторичной цепи.
  • После устранения “короткого” выпаиваем предохранитель и вместо него запаиваем “кроватку”, если её не установили при изготовлении.
  • Вместо предохранителя вставляем в “кроватку” заранее подготовленный резистор изготовленный из сгоревшего предохранителя и лампочки на 220 Вольт мощностью 100-200 Ватт.
  • Лучше, если у Вас найдётся разделительный трансформатор, но если нет, не очень страшно. Достаточно просто не совать пальцы в силовую половину блока. Включаем блок в 220. Замыкаем “зелёный” и “чёрный” провода на большом разъёме. При отсутствии нагрузки исправный АТХ закрутит лопастями пытаясь взлететь. Лампочка (предохранитель) гореть не должна. Если так, можно вместо лампочки вставить предохранитель и приступить к переделке блока, но лучше пока оставить лампочку.
  • Если лампочка не загорелась но АТХ не “поднимается”, проверяем наличие питания микросхемы TL-494 (или её аналога). Если в блоке применена другая микросхема, дальше можно не читать, или читать из любопытства. Итак, на 12 ноге микросхемы (относительно 7-ой) проверяем наличие дежурного питания от 5, до 25 вольт. Если питания нет, значит не работает источник дежурного питания, именуемый в разных источниках как +USB, “дежурка” и т.п. Если +USB нет, тут есть 3 пути, искать неисправность дежурки, запитать TL494 от любого другого БП (адаптера), или пойти в ближайшую мастерскую и купить (попросить) другой АТХ. Дело в том, что “дежурка” сравнительно тяжело поддаётся ремонту. Обычно после замены транзистора или Viper-a, или ещё чего-то вскоре неисправность повторяется. Проблема не столько в сложности поиска неисправности, сколько в самих неисправностях. Это может быть межвитковое в импульсном трансформаторе, не достаточно “быстрый” электролитический конденсатор во вторичной цепи, потеря индуктивности дросселя во вторичной цепи (из-за перегрева феррита), обрыв резистора стартового тока “дежурки” и многое другое, что довольно трудно установить имея под руками только тестер. Но тем, кто потерпеливее пожелаю удачи.
  • Несколько слов про АТ блок. Дело в том, что АТ поднимаются без “дежурки”. И вообще без всякой помощи. В этом смысле они более живучие и, позволю себе вольность, более совершенные. Благодаря некоторым хитростям в схемотехнике силового “полумоста” блок начинает “всхлипывать ” совершенно самостоятельно, без всяких “дежурок” и микросхем. В этот момент с 12-и вольтовой обмотки через отдельный диод заряжается конденсатор питания TL-494 (зелёная стрелка на схеме). Обычно 1-2 “всхлипа” и АТ поднимается, продолжая по той же как и в АТХ цепи питать TL-494. В АТХ питание TL-494 после включения осуществляется от “дежурки” затем питание поднимается и как и в АТ производится от +12 вольт. В обоих случаях конденсатор питания заряжается до амплитудного значения напряжения приблизительно +24 вольта.

    Итак, АТХ поднялся.

    Частота внутреннего генератора определяется по формуле:

    Вывод 14 это выход внутреннего источника опорного напряжения +5 вольт.

    Выводы 1,2,15 и 16 это входы 2-х встроенных компараторов, которые пользователь может использовать по своему усмотрению, т.е. управлять шириной выходных импульсов ШИМ. Оба компаратора совершенно одинаковы с той лишь разницей, что компаратор с выводами 15-16 срабатывает с “задержкой” 80 мВольт. В попавших мне АТХ этот компаратор не использовался, 16 вывод заземлён, а 15 соединён на Uref, т.е. 14 вывод.

    Вывод 13 предназначен для перевода TL-494 в режим управления обратноходовыми однотактными преобразователями. При этом “мёртвое время” может быть увеличено до 96%. В нашем, “двухтактном” случае этот вывод так же соединяется на Uref.

    Компаратор на выводах 1-2 мы будем использовать для установки выходного напряжения, для этого на вывод 2 подаём часть Uref, что и сделано в большинстве АТ и АТХ. Обычно это напряжение примерно 2,5 вольт, т.е. с Uref (+5Вольт) через резистивный делитель.

    RC цепочка с вывода 2 на вывод 3 (FB или ОС) предназначена для ограничения скорости ШИМ при стабилизации напряжения и имеется во всех схемах АТ-АТХ. Её тоже вырезать нельзя.

    Рисую упрощённую схему управления выходным напряжением.

    На сладкое немного о выводе 4.

    О выходном дросселе.

    Можно применить другой сердечник, например Ш-образный с зазором 0,3 мм. А можно оставить оригинальное кольцо, намотав на нём 20-30 витков тем, что мы размотали или тем, что будет под рукой, диаметром не менее 0,75мм. Я намотал 35 витков в два провода диаметром 0,75мм. Обмотка вложилась в два слоя.

    . спустя год.

    Просматривая даташит на микросхему KA7500 (аналог TL-494) я обнаружил другое, более простое решение стабилизации тока БП. Авторы предлагают использовать второй компаратор (выв.15,16). С учётом того, что изначально этот компаратор смещён на 80 мВ, получается очень удобное решение. Мною оно повторено дважды. В приводимой схеме выходное напряжение 18 вольт, ток 5 ампер для питания схемы подогрева собачей будки. Для зарядки аккумуляторов естественно, можно использовать блок без перемотки, но всё-таки лучше перемотать. И провод желательно взять по толще, и виточков добавить.

    При расчёте количества витков вторичной обмотки желательно, что бы на ХХ напряжение на выходе моста было больше стабилизированного примерно в 2 раза. Это обеспечит оптимальный ШИМ и, соответственно, надёжную стабилизацию.

    Странно, но оно работает. А вообще-то не должно. Не должно потому, что смещение 80 мВольт в каком-то даташите указано, а в каком-то нет. И вообще это смещение маловато для стабильной работы.
    Поэтому я промакетировал подобную ОС на “спицах” и вот что получилось.

    Для удобства макетирования я выбрал компаратор LM311. На 16-ую ногу (по TL-494) подал опорное напряжение 1 вольт. Вот теперь всё красиво. Компаратор срабатывает на 6,1 Ампера.
    Красный луч-выход компаратора, а зелёный-ток через нагрузку (R3). Да и резистор 0,15 Ом сделать легче и греться будет меньше, чем 0,3.
    Тогда схема чуток меняется.

    Перемотка трансформаторов (перемотал 5 штук) ни разу не вызвала у меня проблемм. Просто нагреваю в шкафу до 150 – 200 градусов и в перчатках аккуратненько расшатываю.

    Переделка компьютерного БП в двухполярный источник питания

    В очередной раз встает вопрос о переделке компьютерного блока питания. На этот раз в двухполярный источник питания. Возникла нужда в таком источнике питания для усилителя. Но железный трансформатор мотать не хочется, а сборка с нуля импульсного блока питания занимает слишком много времени. Вот и было решено получить нужное напряжение из компьютерного блока питания. Сам источник питания был необходим для усилителя на микросхеме TDA7294.

    TDA7294

    И стоит заметить, что многие начинающие радиотехники сталкиваются с такой проблемой – собрали усилитель, но не могут определиться с блоком питания.

    На самом деле это сложно назвать переделкой, поскольку компьютерный блок питания без всяких разных переделок может отдавать нужное напряжение для подобных целей. И для этого прежде всего необходимо раздобыть рабочий блок питания абсолютно любой мощности и формата.

    Про силовые шины и выходные напряжения должно быть все понятно из следующего рисунка:

    По идее, необходимо соединить зеленый провод с любым из черных, чтобы запустить блок питания.

    Затем нужно взять пару многожильных проводов и припаять их к тем выводам трансформатора, которые изображены на рисунке ниже:

    Ничего сложного! А вся хитрость в том, что в компьютерном блоке питания все выпрямители однополярного типа со средней точкой.

    То есть все обмотки, по сути, двухполярные, и если использовать концы этих обмоток и пустить их на отдельный диодный выпрямитель, то можно получить напряжение в 2 раза больше, чем с однополярным выпрямителем, который задействован в компьютерном блоке питания.

    Земля блока питания останется самой собой и в этом случае, то есть средней точкой.

    Остается подобрать только диодный мост.

    В предлагаемом варианте необходимо использовать диоды с обратным напряжением не меньше 100 В. Они обязательно должны быть импульсного типа. Можно также задействовать диоды Шоттки.

    Идеальным вариантом являются отечественные КД213. Они довольно мощные и к тому же без проблем работают на таких частотах.

    После переделки получается двухполярное напряжение, а если быть точнее, двухполярные 30 В. Это как раз то, что нужно для микросхем типа TDA7294.

    И самое важное – будет работать защита. При коротком замыкании блок попросту уйдет в защиту. Чтобы снять ее, необходимо на короткое время разъединить зеленый и черный провода, а затем соединить снова. Если блок будет постоянно использоваться, то стоит поставить выключатель.

    В зависимости от блока питания 12-вольтовые шины на трансформаторе могут быть с разных сторон, поэтому, чтобы не путаться, необходимо отследить путь желтого выходного провода и найти диодную сборку на шине 12 В.

    Потом нужно припаять провода к крайним выводам этой сборки.

    Не будет работать только стабилизация, но, в принципе, для питания усилителя она вовсе не нужна.

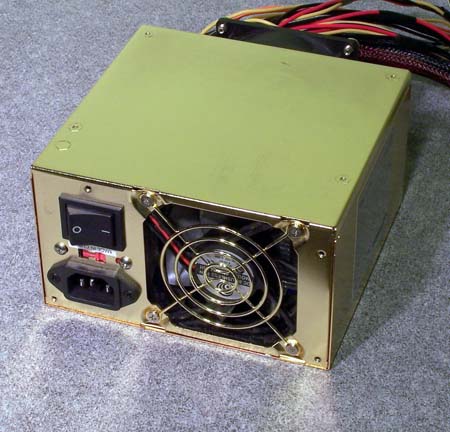

    Переделка компьютерного блока питания


    Анализ информации по переделке компьютерных импульсных блоков питания (далее ИБП), размещенной в Интернете, натолкнул на мысли переделать ИБП для радиолюбительских целей. Ввиду большого разнообразия вариантов исполнения блоков питания пришлось разрабатывать свою методику переделки.

    Однажды попались мне два внешне совершенно одинаковых ИБП, но на плате у одного из них изготовителем не были уставлены с два десятка деталей! Вообще, было переделано больше десятка ИБП. Переделке поддались ИБП с ШИМ-контроллером TL494 (или его соответствующие аналоги).

    Условно ИБП можно разделить на две категории:
    — ИБП раннего выпуска (без выводов VSB и PS-ON), которые не запускаются без нагрузки по шине +5 В (часто встречал случаи нагрузки этой шины резистором 5 Ом/10 Вт, а это дополнительный источник тепла в корпусе ИБП), стабилизация напряжения —только по шине +5 В, запускаются сразу после подачи сетевого напряжения;
    — ИБП позднего выпуска, имеют выводы VSB, PS-ON, PG, +3,3 В, высокий уровень стабилизации по шине +12 В и запускаются только после замыкания вывода PS-ON на корпус (GND).

    Итак, после вскрытия ИБП первым делом необходимо очистить его от пыли. Затем снять вентилятор охлаждения и смазать его машинным маслом, для этого отклеивают фирменную наклейку и выковыривают резиновую пробку.

    Разъемы для подключения сетевого шнура и монитора, а также переключатель 115/230 В также снимаем — на этом месте будут размещены амперметр и резистор регулировки выходного напряжения. Сетевой шнур следует припаять непосредственно к плате. Электролитические конденсаторы на шине +12 В заменяем на 25-вольтовые.

    Далее следует отпаять провода от источников +5, -5, -12 В и +3,3 В. Оставшиеся провода шин +12 В (оранжевого цвета) и GND (черного цвета) будут подпаяны к выходным гнездам.

    Подпаиваем перменный резистор

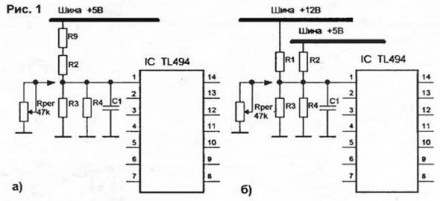

    На печатной плате к выводу 1 ШИМ-контроллера TL494 (рис.1 а или б — в зависимости от варианта исполнения ИБП) и общему проводу подпаиваем переменный резистор Rрег. сопротивлением 47 кОм. Уменьшая сопротивление резистора Rper, пытаемся поднять напряжение шины +12 В, но при напряжении 12,5 — 13В должна срабатывать защита ИБП, и он должен выключаться. За это отвечает узел защиты от превышения выходного напряжения, начинающийся обычно со стабилитрона (рис.2а или б — в зависимости от варианта исполнения ИБП).

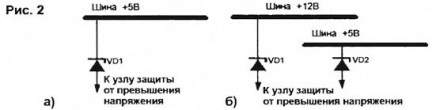

    Узел защиты от превышения выходного напряжения

    Его необходимо отыскать на плате и выпаять на время экспериментов. Если стабилитрон стоит в другом месте схемы, то найти его можно, измеряя падение напряжения на нем (около 4 —5 или 10—12 В).

    Далее запускаем ИБП и, уменьшая сопротивление резистора Rper. поднимаем напряжение на шине +12 В до максимума (+16 — 20 В, в зависимости от конкретного экземпляра ИБП). На плате выпаиваем все резисторы, подключенные к выводу 1 ШИМ-контроллера, и собираем цепь регулировки выходного напряжения (рис.3).

    Цепь регулировки выходного напряжения

    Резистором R2 подбираем верхний предел регулировки (обычно +16 В).

    Вернемся к защите от превышения выходного напряжения.

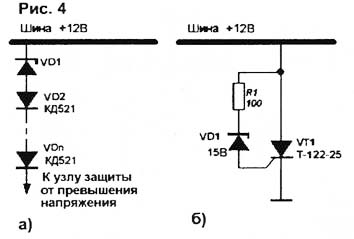

    Есть два варианта:
    — подобрать цепочку из маломощных диодов включенных последовательно с стабилитроном (рис 4а);
    — собрать схемку на тиристоре (рис.4б), главное условие защиты — срабатывание при напряжении, на 1 — 1,5 В превышающем напряжения верхнего предела регулировки.
    Далее, для уменьшения акустического шума, последовательно с плюсовым проводом вентилятора включаем резистор сопротивлением 10 —15 Ом мощностью 1 Вт (рис.5).

    Монтируем выходные клеммы.

    Для улучшения работы ИБП включаем цепочку из резистора и двух конденсаторов, согласно рисунку. В разрыв плюсового (оранжевого) провода подключаем амперметр.

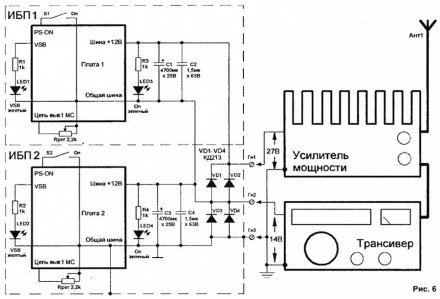

    Мною был изготовлен УКВ усилитель мощности на транзисторе КТ931, и для его питания необходимо было напряжение 20 — 27 В. Предлагаю вариант соединения двух ИБП в один (рис.6).

    Вариант соединения двух ИБП в один

    Все здесь просто, на мелочах останавливаться не буду, единственное — в ИБП 1 необходимо не забыть в местах крепления платы 1 к корпусу разрезать дорожки к GND и установить диоды VD1 — VD4. Амперметр на рисунке не показан.
