Электронная панель приборов на приору

Комбинации приборов для Лада Приора

Дисплей – ЖК TFT с RGB подсв. 4,3″ (272х480)
Управление круиз контролем автомобиля.
Установка – штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Дисплей – ЖК TFT с RGB подсв. 4,3″ (272х480)
Отображение до 5 параметров одновремено.
Обновленный дизайн. Сброс ошибок ЭБУ.
Работа с парктроником. Обновление ПО.

Дисплей – ЖК графический 128×64
Черный фон белые символы
Установка – штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Дисплей – ЖК TFT с RGB подсв. 4,3″ (272х480)
Отображение до 5 параметров одновремено.
Установка – штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Дисплей – ЖК графический 128×64
Черный фон белые символы
Установка – штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Дисплей – ЖК графический 128×64
Установка – в штатное место.
Черный фон белые цифры. Обновление ПО.
Работа с партроником. Сброс ошибок ЭБУ.

Для ВАЗ 2110, Лада Приора, Калина.
Дисплей – графический с RGB (128х64)
Установка – в место штатной КЭП.
Сброс ошибок ЭБУ. Автосвет. Тропик.

Для Лада Калина, Приора, ВАЗ 2110.
Дисплей – PLED графический (128х64).
Установка – в штатное место КЭП.
Сброс ошибок ЭБУ.

Для Лада Калина, Приора, ВАЗ 2110.
Дисплей – PLED графический (128х64).
Установка – в штатное место КЭП.
Сброс ошибок ЭБУ. Автосвет.

Дисплей – ЖК графический 128×64
Установка – в штатное место.
Стрелочного типа. Обновление ПО.
Работа с партроником. Сброс ошибок ЭБУ.

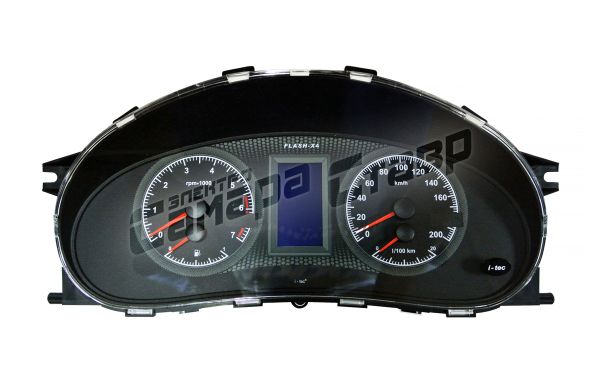

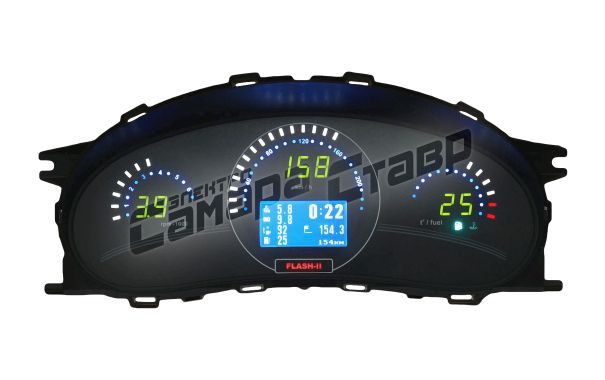

КЭП компании Gamma и Flash для Лада Приоры

Комбинации электронных приборов для Лада Приора очень востребованы у автолюбителей, обладающих автомобилем ВАЗ 2170. Именно поэтому производители автомобильной электроники не обошли своим вниманием это важное для машины устройство. Компании Gamma и Flash изготовили и представили на рынке широкий модельный ряд ЭКП для Приоры, которые отвечают самым последним техническим требованиям. Они имеют современный дизайн, который отлично вписывается в салон автомобиля и улучшает его внешний вид, и обладают большими функциональными возможностями.

Подключение тюнинговых комбинаций приборов приоры не отличается от подключения стандартной заводской комбинации, что естественно упрощает их установку и не занимает много времени. Единственное что нужно сделать дополнительно, это подсоединить провод «К-линии». Этот провод соединяет КЭП с диагностическим разъемом в колодке диагностики и нужен для того, чтобы активировать возможности встроенного бортового компьютера комбинации.

На основной щиток выводятся основные параметры, такие как: скорость, обороты, остаток топлива в баке, температура двигателя, а на дополнительный дисплей можно вывести остальные показания, которые доступны по диагностическому каналу K-Line. Помимо мгновенных параметров на дисплей выводятся и средние значения, это: прогноз пробега на остатке топлива, средний расход на 100 км, время в пути, средняя скорость и многое другое, всего около 60 значений.

В этом разделе нашего интернет магазина Вы можете купить Электронную Комбинацию Приборов с бортовым компьютером для автомобиля ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 (Лада Приора).

Улучшение панели приборов Приоры с помощью тюнинга

Если сравнивать с другими автомобилями ВАЗ, то Лада Приора отличается более современным дизайном и довольно качественным материалом. Панель сделана из пластика Soft Look и имеет удобную комбинацию приборов. Однако имеются и недостатки, например, подсветка могла быть и более эффективной. Поэтому многие водители решают сделать тюнинг панели приборов Приоры.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Читать еще:  Трапеция стеклоочистителя ваз 2123

Стрелки

Следующий этап тюнинга приборной панели Приоры — съём стрелок. Это надо делать аккуратно, ни в коем случае не тянуть их, не рвать и не прикладывать больших усилий. Стрелки снимаются поворотом против часовой стрелки и лёгким потягиванием вверх. Если стрелки заклинило, и они не вынимаются, можно воспользоваться отвёрткой и немного их «подцепить». Поддеваем стрелки с двух сторон и постепенно тянем вверх. В какой-то момент стрелка выскочит, но примите к сведению, что из-за пружинки она может отлететь достаточно далеко.

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Накладка и световоды

Далее снимаем накладку. Некоторые панели приборов Приоры не могут быть разобраны без снятия этой накладки. Но и в других случаях её лучше снять, так как из-за неё не видно, что находится сзади приборов и как расположена подсветка. Подсветка может быть цельной для всех датчиков или отдельной для каждого. Приклеенную накладку со светофильтрами снимает так, чтоб ни в коем случае её не повредить.

В Приоре обычно три раздельных световода. Они крепятся на защёлки и вынимаются очень просто. Иногда в момент вынимания световод может быть повреждён. В этом ничего страшного нет, и его можно продолжать использовать.

Снимаем экран

Чтобы продолжит разборку панели приборов в Приоре для тюнинга своими руками, снимаем экранчик. Он стоит на резиновых проводниках, поэтому снимается тоже просто. Переворачиваем панель и откручиваем оставшиеся болтики. Вынимаем и лампочки, которые больше не понадобятся.

С помощью плоскогубцев разжимаем фиксаторы и достаём экранчик. Под экранчиком расположен ещё один световод — ярко-салатового цвета, его необходимо вынуть.

Панель почти разобрана, осталось отделить основную белую часть от зелёной микросхемы. Таким образом, мы разобрали весь щиток и можем продолжать тюнинг панели приборов Приоры.

Тонировка стекла

Тонировка стекла — элементарный вид тюнинга панели лады Приоры. Плёнка крепится снаружи стекла. Можно использовать плёнку №15 или любую другую в зависимости от предпочтения водителя. Главное — подобрать правильный оттенок, чтобы стекло смотрелось. Не под каждый салон подойдёт американская плёнка, имеющая часто красноватый оттенок.

Плёнка наносится как обычно — обезжириваем стекло с помощью любого средства для мытья посуды, подойдёт Фейри и другие. Прикладываем плёнку, обрезаем, уделяя большое внимание краям. Края лучше отрезать, чтобы плёнка не начала пузыриться после установки стекла на место.

Переделка подсветки

Тюнинг щитка приборов в первую очередь включает в себя изменение подсветки шкал и фона панели.

Счищаем опыление

Для этого накладку, которая покрыта краской изнутри, надо сделать полностью прозрачной. Убираем всё опыление (с внутренней стороны обычно зелёного цвета на местах цифр) с помощью острозаточенного закруглённого ножа. После этого необходимо протереть накладку спиртом — лучше использовать тряпочку, а не ватный диск.

Чтобы не испортить накладку, имеет смысл для начала счистить небольшую часть и посмотреть, как просвечивают цифры.

Далее приступаем собственно к самой подсветке. Лучше не использовать светодиоды 3 мм. Они не очень надёжны и быстро перегорают, однако они лучше всего подходят для стрелок.

Укладка светодиодной ленты

Если в будущем планируется сделать плавное зажигание света, то уже на этом этапе надо все ленты в панели брать однотипные 12-вольтовые, одноцветные или многоцветные. Их надо будет разрезать. Понадобится для подсветки всего около 70 см такой ленты. Обезжириваем поверхность и размещаем части ленты. Запаиваем их (плюс к плюсу, минус к минусу). Проводы выводим через отверстие на нижнюю часть панели. Вставляем световод на место и фиксируем. Укладываем накладку и включаем блок питания. Если всё сделано правильно — подсветка будет светить ровно и так, как это планировалось.

Это самый простой способ сделать тюнинг панели Приоры.

Комбинация приборов электронная ВАЗ – 2170 Priora

Уважаемые покупатели, во избежание ошибок при отправке электронной комбинации приборов (ЭКП), в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска и месяц.

Читать еще:  Момент затяжки болтов гбц приора 21126

Перед отправкой мы проверяем все комбинации на работоспособность, исключая вероятность брака.

Электронная комбинация приборов выполняет функцию отображения всех необходимых водителю параметров автомобиля. В комбинации приборов объединились все контрольно-измерительные приборы – лампы подсветки, контрольные лампы, указатели уровня и температуры охлаждающей жидкости, указатель уровня топлива, спидометр, тахометр, часы, термометр, счетчик общего и суточного пробега автомобиля.

Комбинация приборов закреплена в гнезде панели приборов двумя винтами и облицована пластмассовым щитком.

Для того чтобы не повредить стекло комбинации приборов, не очищайте его растворителями.

В большинстве моделей установлен встроенный маршрутный компьютер, который помогает водителю знать про все параметры и состояние двигателя автомобиля в настоящее время.

Электронные комбинации приборов могут отображать сроки диагностики автомобиля, показывать динамические характеристики и сигнализировать об опасности аварийности.

Встроенный бортовой компьютер оперативно оповестит о перегреве двигателя, падении или повышении напряжения бортовой сети, покажет и расшифрует любые ошибки контроллера.

Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. В комбинацию приборов встроено 24 сигнализатора, которые загораются при определенных условиях или неисправностях.

1.Тахометр. Показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 7, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин -1 , нужно показания тахометра умножить на 1000. Зона шкалы красного цвета — опасный для двигателя режим работы. Не допускайте превышение максимально разрешенной частоты вращения коленчатого вала двигателя (порог – 6000 мин -1 ).

2.Контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота.

3.Спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 200 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на картере коробки передач.

4.Контрольная лампа включения правого указателя поворота.

5.Указатель температуры жидкости в системе охлаждения двигателя. Если стрелка указателя вступает в красную зону (больше 115 °С), что означает перегрев двигателя, то раздается постоянный (в течение 5 с) звуковой сигнал. Он будет повторяться до тех пор, пока стрелка не выйдет из красной зоны (меньше 110 °С). Если стрелка находится в красной зоне, следует остановиться, дать двигателю остыть и устранить причину перегрева.

Не допускайте эксплуатацию автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

6.Указатель уровня топлива. Переход стрелки в красную зону шкалы указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

7.Сигнальная лампа резервного остатка топлива. Загорается оранжевым светом при необходимости дозаправки автомобиля во избежание перебоев в работе двигателя. Одновременно с загоранием сигнальной лампы раздается прерывистый (2 повторных включения/выключения длительностью 0,25 с) звуковой сигнал.

Никогда не допускайте полной выработки топлива. Это может привести к повреждению топливного насоса и к аварийной ситуации из-за остановки вашего автомобиля на дороге.

8.Кнопка сброса показаний счетчика суточного пробега и переключения режимов работы жидкокристаллического дисплея маршрутного компьютера. Нажатием на кнопку при неподвижном автомобиле устанавливают на ноль счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режим показа суточного или общего пробега.

9.Контрольная лампа включения аварийной сигнализации (со светофильтром красного света). Загорается мигающим светом при включении аварийной сигнализации.

10.Контрольная лампа электроусилителя рулевого управления (подключена, если на автомобиль установлен электроусилитель рулевого управления). Загорается оранжевым светом при включении зажигания и гаснет после пуска двигателя.

Загорание контрольной лампы электроусилителя рулевого управления при работающем двигателе указывает на неисправность электроусилителя, которую необходимо устранить. Эксплуатация автомобиля с неисправным рулевым управлением опасна для жизни.

11.Контрольная лампа включения дальнего света фар (со светофильтром синего цвета) указывает на включение дальнего света фар.

12.Контрольная лампа включения наружного освещения (со светофильтром зеленого цвета) указывает на включение габаритных огней в фарах и задних фонарях.

Читать еще:  Плохо греет печка на ниве 21213

13.Контрольная лампа включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом.

14.Сигнальная лампа подушек безопасности (подключена, если в автомобиле установлены подушки безопасности). Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.

При загорании сигнальной лампы во всех других случаях немедленно обратитесь в сервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

15.Сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает о том, что давление в системе смазки двигателя ниже нормы. При работающем двигателе горящая сигнальная лампа и постоянный (в течение 5 с) сигнал зуммера указывают на недостаточное давление в системе смазки двигателя.

Эксплуатация автомобиля с неисправной системой смазки может привести к серьезным поломкам двигателя.

16.Контрольная лампа иммобилизатора. Загорается оранжевым светом и отображает состояние иммобилизатора (управление электронной противоугонной системой).

17.Жидкокристаллический дисплей. Верхняя строка отображает по выбору общий или суточный пробег, а нижняя строка — время, температуру наружного воздуха или функции бортового компьютера.

18.Сигнальная лампа непристегнутого ремня безопасности водителя (может быть подключена в вариантном исполнении). Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя. Одновременно с загоранием лампы раздается прерывистый (5 повторных циклов) сигнал зуммера.

19.Сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Горение лампы сопровождается прерывистым (5 повторных включений/выключений по 0,5 с) сигналом зуммера. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения либо слабым натяжением (обрывом) ремня привода генератора.

Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, что чревато пожаром.

20.Сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного света). Загорается при включении зажигания и гаснет после пуска двигателя. Загорание лампы аварийного состояния тормозной системы и сигнал зуммера (5 повторных включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» на бачке главного цилиндра тормоза

Эксплуатация автомобиля с неисправной тормозной системой запрещена.

21.Сигнальная лампа отключенной подушки безопасности переднего пассажира (подключена в вариантном исполнении).

22.Сигнальная лампа неисправности электронного распределителя тормозных сил(подключена в вариантном исполнении). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования).

23.Сигнальная лампа антиблокировочной системы тормозов (подключена в вариантном исполнении, если на автомобиле установлена антиблокировочная система тормозов). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования). Горение лампы при работающем двигателе указывает на неисправность антиблокировочной системы.

Внимание: Во всех других случаях загорание сигнальной лампы антиблокировочной системы тормозов свидетельствует о возникновении неисправности, которую необходимо устранить на специализированной станции технического обслуживания, так как торможение происходит без участия ABS.

24.Сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.

Горение сигнальной лампы «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» при работающем двигателе обусловлено неисправностью системы управления двигателя (системы впрыска топлива). Это не означает, что двигатель необходимо немедленно остановить, так как в этом случае система управления двигателем переходит на аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Однако причину неисправности нужно устранить как можно быстрее, потому что длительная эксплуатация автомобиля с горящей лампой может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и к поломкам двигателя.

Установка ЭКП может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания, для этого ЭКП комплектуется всеми проводами и инструкцией.

Другие артикулы товара и его аналогов в каталогах: 21700380101004.

ВАЗ- 21 70 , ВАЗ – 21 71 , ВАЗ – 21 72 .

Любая поломка – это не конец света, а вполне решаемая проблема !
