Схема подключения диода к генератору

Как повысить заряд генератора с помощью дополнительного диода

Как увеличить напряжение генератора

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Диод в схему

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Схема установки диода

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Простой тумблер

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Подключение диода

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Диоды

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Куда поставить диод

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

  • Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
  • Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
  • Желательно устанавливать диод вне генератора, так как он будет сильно греться.
  • Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Читать еще:  Подшипники на генератор ваз 2114 номера

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ Заряжать АКБ зарядным устройством Работа генератора
12,72 вольт — 100% Если ЭДС— меньше 12,6 В норма — от 13,6 В — до 14,4 В
12,50 вольт — 75% Uнагрузки —меньше 9 В ( нагрузочная вилка) меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50% Плотность электролита— меньше 1,25г/см больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Схема соединения генератора

Генератор — прибор, работа которого нацелена на выработку электрической энергии и преобразования ее в другую. О том, как устроен генератор, как работает, какие требования предъявляются к автомобильному генератору, что делать при неисправном соединении системы и как подключить генератор к аккумулятору, рассказано далее.

Устройство генератора и принцип его работы

Генератор — прибор, призванный преобразовывать кинетическую энергию в ток благодаря вращающемуся магнитному полю. Бывает переменного и постоянного тока. Имеет внешнюю силовую раму, магнитный полюс, статор, вращающийся ротор, коммутационный узел и щетки. Дополняется манжетой, коллекторной и стяжной шпилькой, держателем обмоток, коллекторной пластиной, валом, ребристой втулкой, нижним конусом, фланцем и возбудительной обмоткой.

Обратите внимание! Работает благодаря принципу электромагнитной индукции в момент наводки электротока в замкнутой цепи и пересечения ее с помощью вращающегося магнитного поля постоянных магнитов. Чем быстрее вращается ротор, тем выше вырабатываемое напряжение.

Для создания замкнутого контура и отвода от него электротока необходим коллектор с щелочным узлом для постоянного контакта между рамкой и схемой. Благодаря подпружиненным конструктивным щеткам, которые прижимаются к коллекторным пластинам, передается электроток на выходные клеммы, а дальше он идет к потребителям.

Какие требования к автомобильному генератору

Главным требованием пользователя к автомобильному генератору является одновременное снабжение электрической энергией потребителей и зарядка АКБ, включение штатных потребителей электрической энергии без сильного разряда аккумулятора и нахождение в электросети нагрузок с роторными частотными вращениями.

Регулятор напряжения

Регулятор напряжения — аппарат, поддерживаемый показатель напряжения бортовой электросети в заданном пределе во всех режимах функционирования. Напряжение поддерживается им, если изменяется частота роторного генераторного вращения, электрическая нагрузка и температура воздуха. Он выполняет функцию защиты элементов генератора от аварии, автоматического включения в бортовую сеть цепи обмотки возбуждения с сигнализационной системой. Проверяется контрольной лампой.

Бывает регулятор напряжения совмещенный и отдельный. Первый вид имеет совмещенную конструкцию регулятора с щелочным узлом корпуса. Второй вид — отдельный узел корпуса машины, моторного отсека, куда подходят генераторные провода и тянутся.

Схема подключения к аккумулятору

Схем подключения генератора к аккумулятору три. Электрическая схема генератора — чертеж, состоящий из аккумулятора, генератора, блока предохранителя, ключ зажигания, приборной панели, выпрямительного блока и добавочного диода.

Принципиальная схема подключения генераторной установки — чертеж, состоящий из включателя зажигания, помехоподавляющего конденсатора, аккумуляторной батареи, индикаторной лампы, положительного диода силового выпрямителя, отрицательного диода силового выпрямителя, диода обмотки возбуждения, обмотки трех статорных фаз, обмотки роторного возбуждения, щеточного узла, регулятора напряжения.

Схема генераторной установки с дополнительными диодами из статора, выпрямительного блока, диодов, батареи АКБ+, диодов обмотки возбуждения, токосъемных колец, ротора и вала ротора, регулятора напряжения, лампы на приборной панели, замка зажигания и батареи.

Усовершенствованная схема подключения генератора к аккумулятору со стабилизацией напряжения включает в себя силовые и дополнительные диоды, теплоотвод, помимо включателя зажигания, помехоподавляющего конденсатора, аккумуляторной батареи, индикаторной лампы, силового выпрямителя, ротора, щелочного узла, регулятора напряжения, опорного регуляторного напряжения и питания обмотки напряжения.

Что делать, если генератор неисправен

Основной причиной неисправности генератора является износ с повреждением шкива, износом токосъемных щеток, повреждением токосъемных колес, износом регулятора напряжения, замыканием витков статорной обмотки, износом или разрушением подшипника, повреждением выпрямителя или диодного моста и повреждением проводника зарядной электроцепи.

Неисправности связаны с нарушением работы корпуса с подшипниками, прижимными пружинами, ременным проводом, выгоранием и износом щеток, межвитковыми замыканиями, пробоями, роторными биениями и неисправностями регуляторного реле.

Ремонт неисправного генератора самостоятельно рекомендуется производить только при наличии специального оборудования и познаний работы с установкой. Все, что может пользователь, это визуально оценить состояние оборудования и проверить его с помощью мультиметра или другого тестера, если поломки связаны с появлением короткого замыкания или обрыва электрической цепи.

Обратите внимание! В случае другой неисправности необходимо обратиться в профессиональный сервис, где давно занимаются демонтажем, разборкой агрегата и устранением существующих неисправностей. Только в таком случае можно быстро и качественно починить неисправный генератор.

В целом, генератор — электромеханическое оборудование, производящее или вырабатывающее электрическую, механическую, химическую и тепловую энергию, а затем преобразующее ее в другую. Имеет разную конструкцию и схему, по которой можно научиться подключать оборудование самостоятельно. В случае неисправности, требуется профессиональное обслуживание.

Какой диод поставить на генератор

Тут мне недавно пришел вопрос в предыдущей моей заметке (про шкив генератора) куда же и каким образом ставится диод в цепь РН на генераторе, чтобы поднять напряжение в сети автомобиля и лучше заряжать аккумулятор ?
Поискал в своих архивах и не нашел того материала, откуда я вычитал это решение.
Поискал в интернете … на фразу “повышающий диод на РН” можно найти тот самый текст.
Но чтобы не отправлять читающих эту заметку (и себя тоже) в этот пусть и недалекий адрес, привожу конкретный отрывок здесь вместе с некоторыми найденными картинками :
источник :
2126.ru/forum/index.php?topic=9799.0
или
www.lsx1600.bos.ru/regylator1.htm (рисунок на исходном сайте исчезли, но они уже все давно тут)
“Конструктивно регуляторы напряжения имеют верхнюю планку в 13.6В. Это обуславливается «старой» схемой подключения, с которой была скопирована новая и «благополучно усовершенствована». В ней необходимое напряжение бортовой сети, подаваемое на регулятор для сравнения, проходило через цепочку проводов. На них то оно и падало до нормы. По новой схеме мы имеем хронический недозаряд аккумулятора. Что с приходом зимы делает довольно-таки проблематичным запуск двигателя на морозе. Также необходимо отметить, что аккумулятор начинает поглощать энергию (заряжаться) только при плюсовой температуре его самого. Поэтому зимой, если вы совершаете малые пробеги, и аккумулятор не успевает прогреваться под капотом хотя бы до нуля (плюс время заряда), он будет постоянно разряжаться. И скоро погибнет… Считается, что после пуска двигателя, чтобы аккумулятор восстановился, нужно проехать не менее 20 минут. Именно ехать, а не стоять в пробке! Как же поднять напряжение в сети? Очень просто! Необходимо заставить регулятор «думать», что у нас в сети низкое напряжение. Таким образом генератор будет давать нам недостающие вольты. Сделать это нам поможет диод. В генераторе со встроенным регулятором напряжения нужно поставить диод в цепь, как показано на рисунке.

Добавочка 3.02.2012г
Поправлю сам себя — поскольку люди читают и задают вопросы, то проверил по справочным данным в Интернете что из себя представляет диод К223 — должен сказать, что сильно ошибся, указав именно такое название. На самом деле есть диоды КД223 и Д223, но у них корпуса совсем другие, чем видно на приведенных картинках.
Вот какие корпуса для них
Д223 — www.ekrikunov.ru/? >КД223 — hamlab.net/taxonomy/term/27 (корпус 52)

Однако на приведенных мной фотках скорее всего в изоленту замотаны диоды Д214 или Д242 (могут быть разные буквы после цифр), вот такой корпус(резьба М6) :

Есть такая болячка у штатного гены 37.3701 — недозаряд при нагрузке. Подробнее можно почитать здесь: www.drive2.ru/c/2116910/
Причем это конструктивный недостаток и при замене деталей на такие же — снова будет недозаряд, в чем я убедился, сменив диодный мост и регулятор напряжения. Цитата: В генераторах 8-го и 10-го семейства, установленных на ВАЗ-21213 и 21214 соответственно, напряжение для контроля РН снимается с дополнительных диодов, которые одновременно служат для питания обмотки ротора. В ряде случаев, особенно при большой нагрузке на генератор и высоких оборотах двигателя, напряжение в этой точке может превышать на 0,2 — 0,3 В напряжение на силовом выводе генератора, а следовательно и на АКБ. Это объясняется бОльшим падением напряжения на силовых диодах по сравнению с дополнительными и приводит к некорректной работе РН, т. е. к занижению напряжения регулирования на эту величину. Избежать этого можно, снимая контрольное напряжение с силового вывода, что реализовано в современных генераторах путем применения РН нового образца с дополнительным выводом.
Правильный вариант лечения — установка другого типа реле-регулятора(РР), у которого есть регулировка или реле, берущее плюс с бортовой сети, а не с диодов самовозбуждения. Почитать об этом можно здесь: 2126.ru/forum/index.php?board=105.0
Но есть и другой, более легкий путь: установка в разрыв между геной и встроенным РР диода, как это проделано вот здесь, например: www.drive2.ru/l/288230376152585825/
Нижеперечисленные работы выполнять на свой риск, перед началом работ скидывать клемму с акб и глушить двигатель, чтобы не обжечься о коллектор — работать в перчатках.

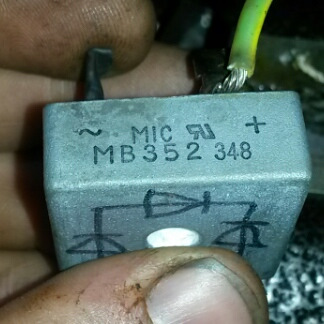

Диод нужен мощный, не менее 5А и рассчитанный на 20 и более вольт. Кроме того, он будет нагреваться, сопоставимо падению напряжения на нём, поэтому желателен радиатор. Исходя из имеющегося в запасе, выбрал диодный мост на 35А MB352 — с радиатором и возможностью монтажа на винт:

Кроме того, понадобится провод двужильный и клеммы:

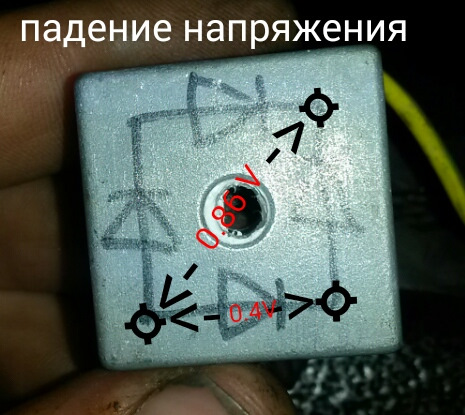

Замеры падения напряжения дали следующие результаты:

Т.к. рядом с геной расположены горячие трубы выхлопной системы, диод будет нагреваться ещё больше.
Поэтому место для установки я выбрал подальше от гены и выпускного коллектора, как раз на месте ненужного более клапана ЭПХХ:

Диод намазал КПТ-8 для лучшего теплоотвода:

В итоге, встал, как родной:

Чем ещё хорош диодный мост — там 4 диода, есть выводы под клеммы, если один сгорит — можно всегда перекинуть клеммы на другой, а если напруги с одним диодом не хватает — включить через 4 диода, подключив клеммы по диагонали.

Подключение клемм на мосту не описываю, т.к. по картинкам можно понять — провода разноцветные. Ну а кому не понятно — не парьтесь, в случае перепутки просто не будет заряда и надо будет поменять клеммы на диодном мосту местами.
На реле и вывод с диодов самовозбуждения накидывать клеммы сверху трудно, но возможно:

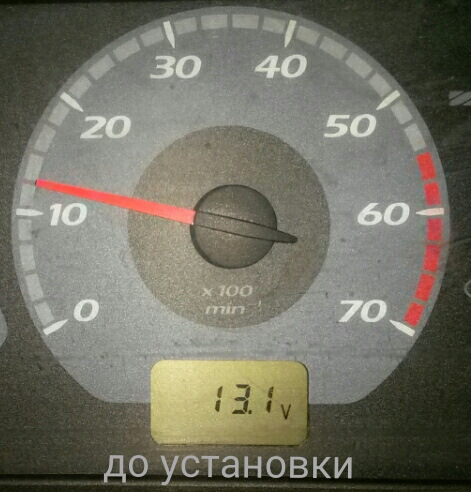

До переделки с включенным ближним и печкой на 2 скорости:

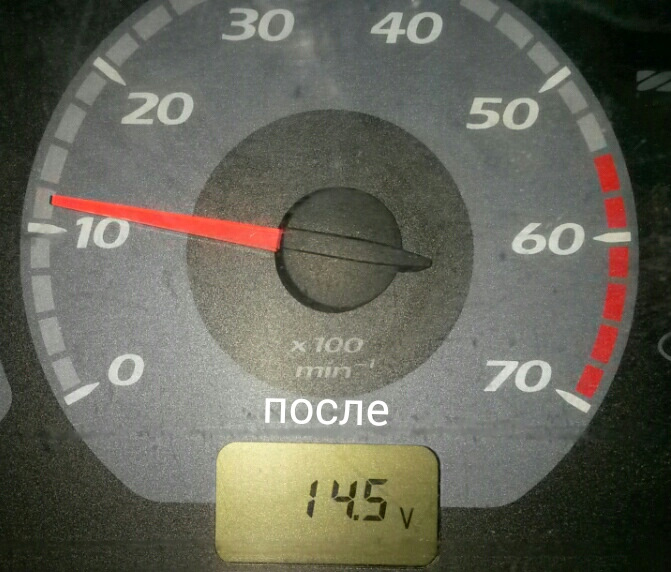

В результате, имеем 14,5В с включенным ближним и печкой на 2 скорости через 4 диода(клеммы на диодный мост подключены по диагонали):

Замеры происходили на прогретом двигле на ХХ.

А без нагрузки — 15В! Поэтому этот вариант на зиму, когда нужен обогрев заднего стекла. Сейчас подключил через один диод, без нагрузки — 14,6, с нагрузкой — 14,1
Нагрев неприкрученного моста был до 60 градусов под максимальной нагрузкой, прикрученный к кузову еле теплый при обычной нагрузке

Тема может и не новая, но по сей день актуальная. В сети описано множество способов повышение напряжения заряда аккумулятора. На авторство не претендую, но данный способ не встречал и хочу поделиться своим опытом переделки “таблетки” генератора.

Как известно, в зимнее время при включенных потребителях напряжение бортовой сети падает до 12,8-13,5 В и соответственно недозаряжает АКБ. Я пошел, как считаю, по наименьшему пути сопротивления, путем включения вольтдобавки в электронную схему стабилизатора (таблетку).

Стабилитрон VD1 обеспечивает стабилизацию половины напряжения возбуждения генератора, таким образом при добавлении диода на нем возникает дополнительное падение напряжения, что обеспечивает отключение напряжения возбуждения генератора при большем напряжении.

Ну а теперь как на практике все это осуществить.

Берем реле регулятор, высверливаем заклепки и снимаем крышку.

Аккуратно удаляем компадум с платы, можно отверткой, можно жесткой щеткой. Нужный нам стабилитрон (для тех кто не совсем знаком с радиотехникой) стеклянная колбочка с полоской. Полоска обозначение “Минус”. Выпаиваем стабилитрон и припаиваем к нему диод “минус к минусу”. Получившуюся сборку впаиваем обратно.

Вот что получилось. Далее все заливаем герметиком и закрываем крышку. Можно продублировать винтами.

При использовании диода 1n004 напряжение зарядки без нагрузки 14,8 вольт. При всех включенных потребителях 13,8 -14,2 В.

Автор; Александр Родин Щелково, Московская область
